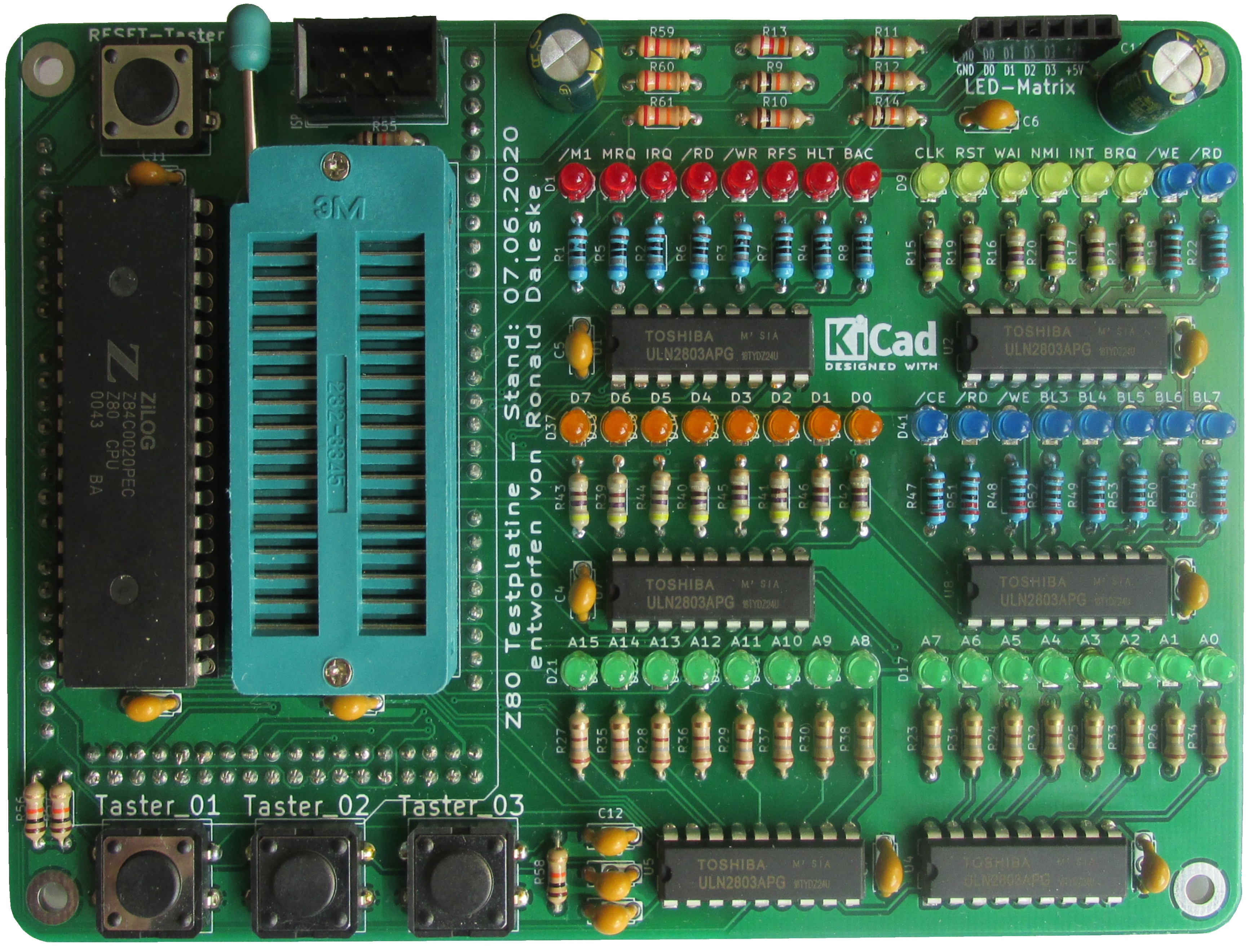

CPD9-Z80-Busplatine

CPD9 - Z80 - Busplatine

Für jeden, der die Z80-CPU genauer kennenlernen möchte ist ein Schrittbetrieb mit der Anzeige der Buspegel sehr hilfreich. Die hier vorgestellte Z80-Busplatine zeigt, wie die Z80-CPU bei jedem Takt die Daten- Adress- und Steuerleitungen verändert. So kann genau studiert werden, wie die einzelnen Befehle abgearbeitet werden.

Es war geplant, dass man mit dieser Z80-Busplatine auch die Zusammenarbeit der Z80-CPU mit einem SRAM (128KB) analysieren kann. Dieser Punkt ist bisher noch nicht umgesetzt. Daher kann bei der Bestückung der Leiterplatte die Fassung für den SRAM (128KB) weggelassen werden.

Es ist möglich, den Einzelschrittbetrieb über ein spezielles Terminal am Bildschirm des PCs zu verfolgen. Auch dieser Punkt ist noch nicht umgesetzt.

Das Konzept sah auch vor, eine LED-Matrix (8 Elemente 8x8) an den oberen Stecher anzuschliessen und dort die Buszustände Hexadezimal anzuzeigen. Auch dieser Punkt ist noch nicht umgesetzt.

1. RONPAS Quelltext

Quelltext

Quelltext CPD9 Version 1.0 vom 02.07.2020 (für RONPAS-Compiler): CPD9_Z80_Busplatine.zip

Hier die erste Version einer Firmware füe die Z80-Busplatine mir Schrittbetrieb.

Für die Übersetzung des Quelltextes wird der RONPAS-Compiler benötigt.

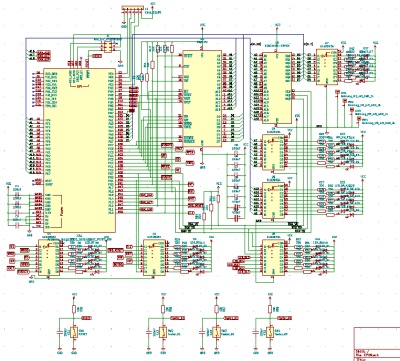

2. Schaltplan

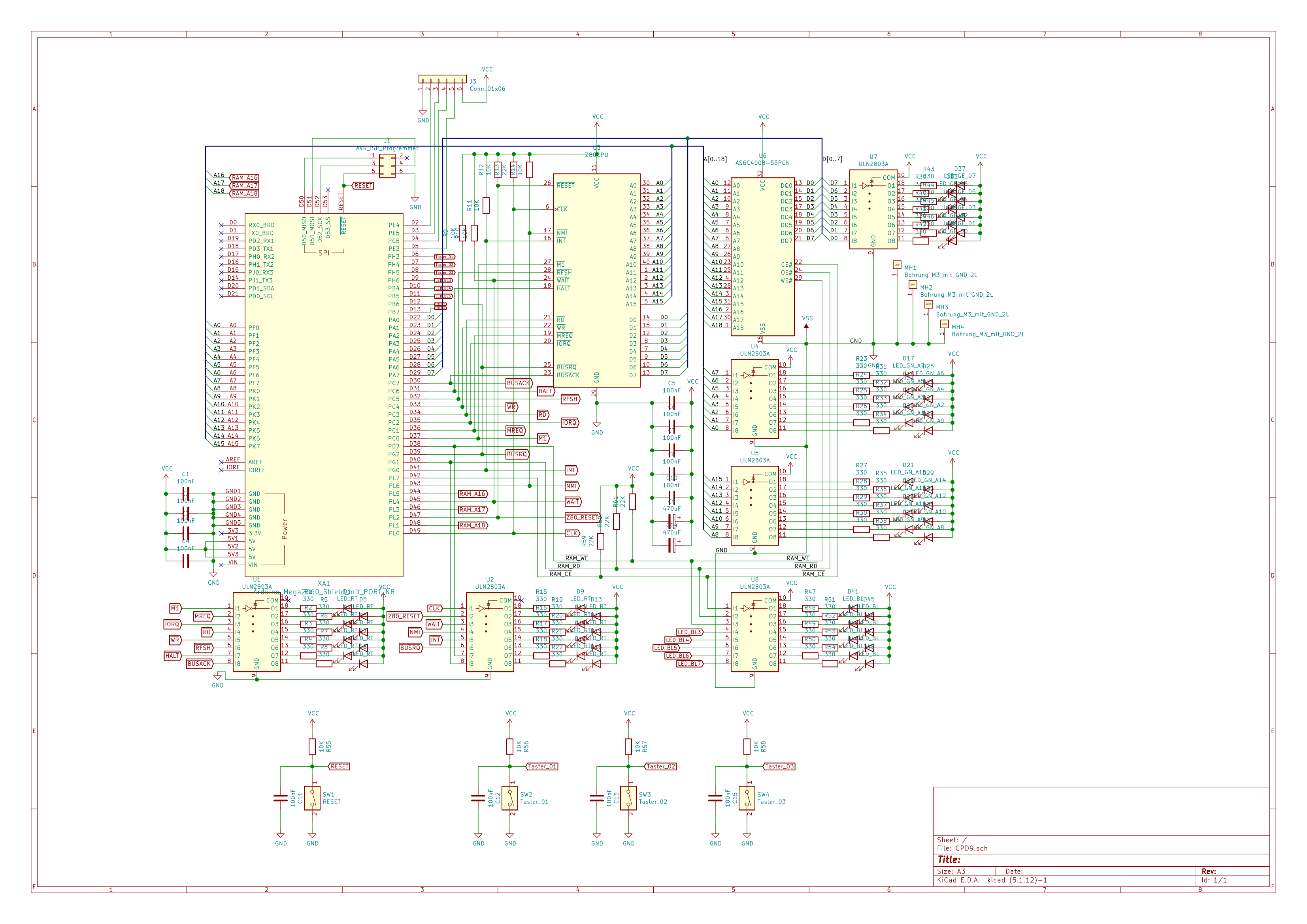

Bild 3: CPD9-Z80-Busplatine

Schaltplan CPD9-Z80-Busplatine als SVG: CPD9.svg

Schaltplan CPD9-Z80-Busplatine als PDF: CPD9.pdf

3. KiCAD und Gerberdateien

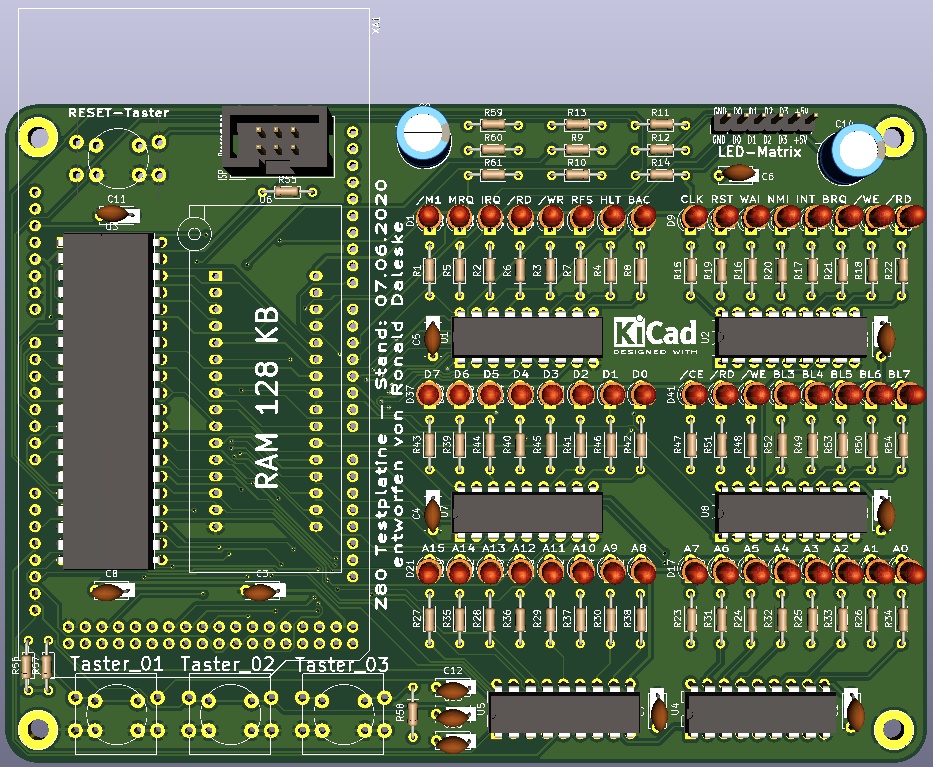

Bild 3a: CPD9-Z80-KiCad

Hier sind alle notwendigen KiCAD-Dateien inklusive der projektspezifischen (meist eigene) Symbole und Footprints.

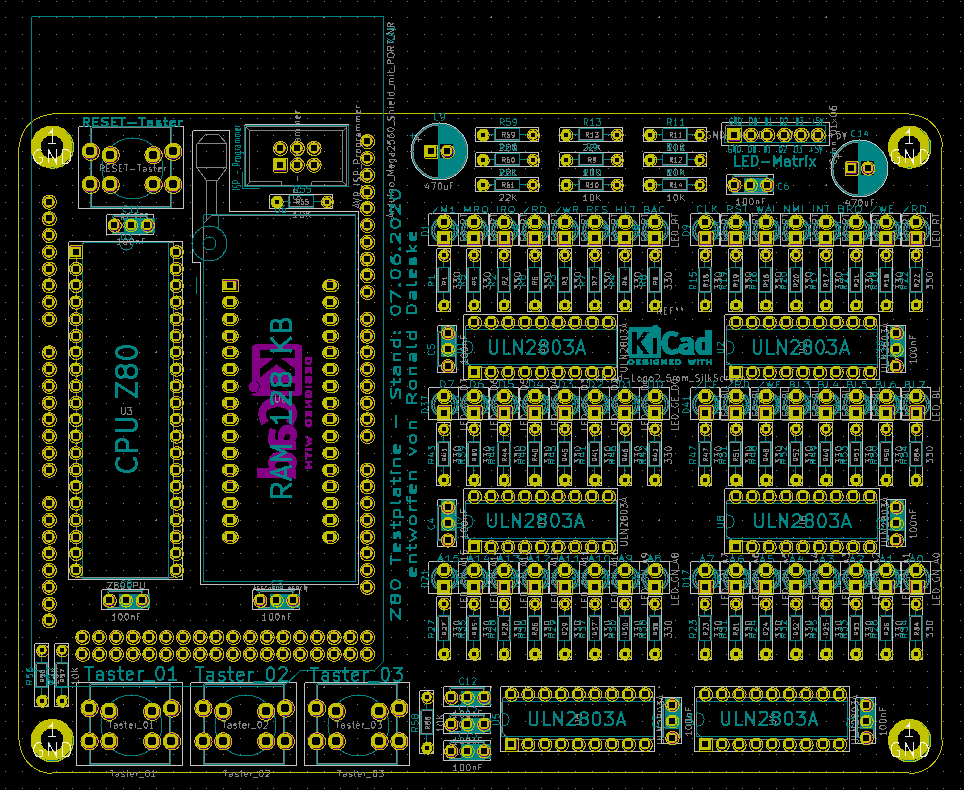

Bild 3b: CPD9-Z80-KiCad

CPD9-Z80-Busplatine KiCad-Dateien: KiCad5_CPD9.zip

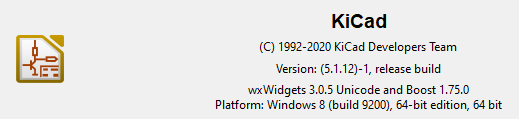

Für die Entwicklung wurde KiCAD Version 5.1.12 genutzt.

KiCAD-Version

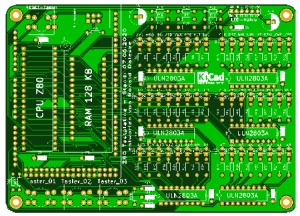

Gerberdateien

Die hier angegebenen Gerberdateien sind die Originaldateien, mit denen der Prototyp angefertigt wurde.

CPD9-Z80-Busplatine Gerber-Dateien: CPD9_gerber.zip

Die Gerberdateien können direkt an einen Leiterplattenfertiger weitergeleitet werden.

Für die Anfertigung meiner Prototypen habe ich jlcpcb.com genutzt (sehr günstig, sehr gute Qualität und schnelle Lieferung (meist um die 10 Tagen nach Bestellung)).
