ITP3-Modul - RPI-ITP3

ITP3-Modul für Raspbery PI 3 bis 4

Kurzbeschreibung

Die Raspberry PI Boards sind sehr gut geeignet, um als ITP3-Modul für den z-meic oder i-meic die erforderlichen externen Dienste zu übernehmen. Grundsätzlich können die Raspberry PIs vom RPI2 bis zum RPI4 genutzt werden. Diese werden auch vom ULTIBO-Projekt unterstützt. Die neueren Typen - RPI-400 und RPI5 - werden von der ULTIBO-Software nicht ausreichend unterstützt.

Für die relativ einfachen Anforderungen eines ITP3-Moduls genügt bereits ein:

Raspberry Pi A+, 512MB, USB, HDMI, 40pin GPIO

oder ein:

Raspberry Pi 3 A+, 4x 1,4 GHz, 512 MB RAM, WLAN, BT

Ausschlaggebend ist - wie schon erwähnt - die Unterstützung durch das ULTIBO-Projekt: Ultibo Core

An dieser Stelle soll das ULTIBO-Projekt noch einmal empfohlen werden. Es rundet die Cross-Compiler von Free Pascal/Lazarus ab. Mir dem ULTIBO-Compiler können auch mit dem Raspberry PI anspruchsvolle BareMetal-Anwendungen erstellt werden, ohne auf die Programmiersprache C angewiesen zu sein.

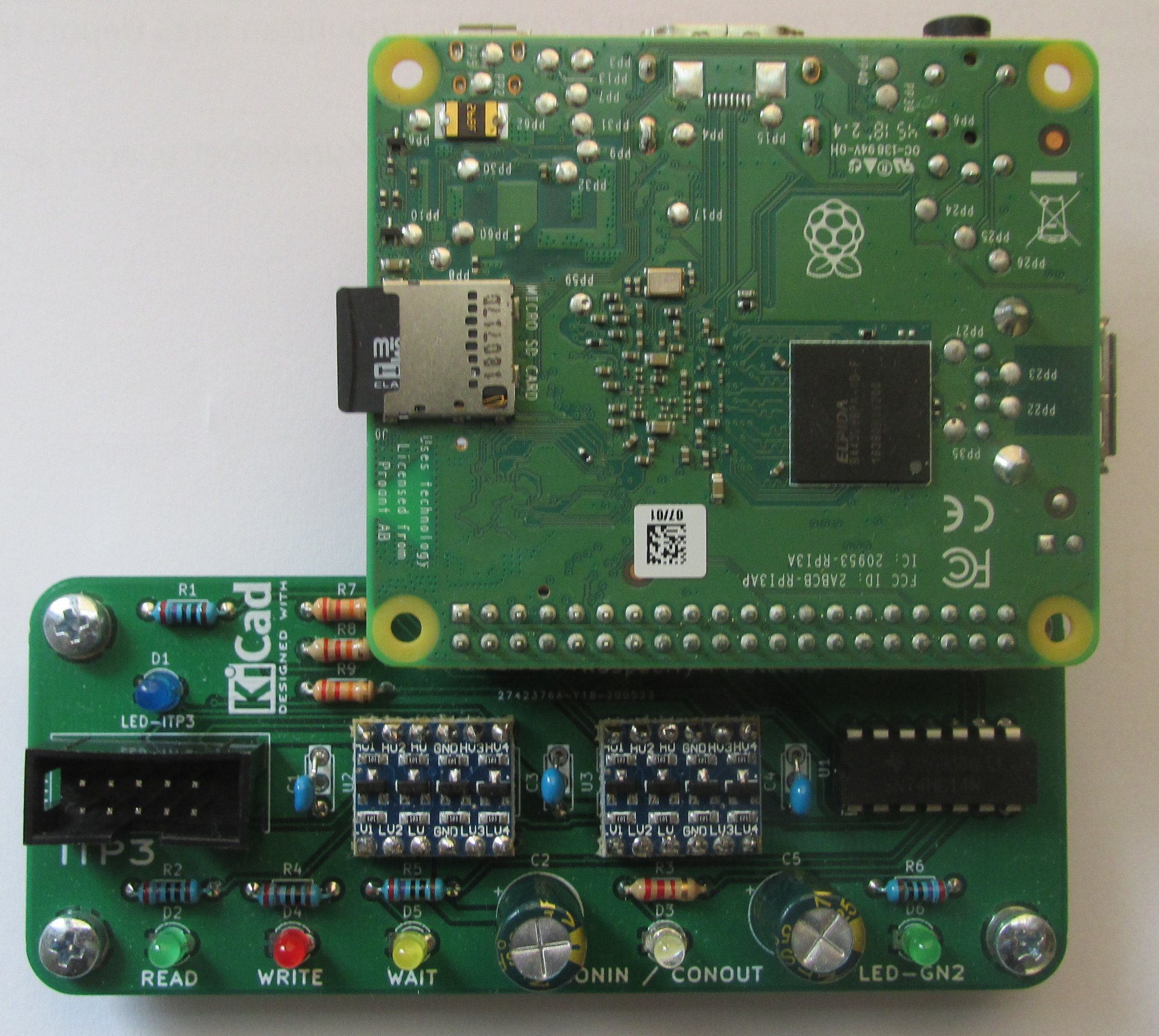

Nutzung des ITP3-Moduls RPI-ITP3

Im Prinzip kann mit dem 40-pooligen eine ITP3-Schnittstelle realisiert werden. Es ist lediglich eine Pegelanpassung zwischen der ITP3-Hardware des z-meic mit 5V Pegel und dem 3,6V Pegel der Raspberry PI PIO-Ports erforderlich. Genau für diesen Zweck wurde dieses ITP3-Anpassungsmodul entwickelt.

Da das ITP3-Modul RPI-ITP3 nur eine Pegelanpassung und ein paar LEDs beinhaltet, wird auch keine Software für einen Controller für dieses Board benötigt.

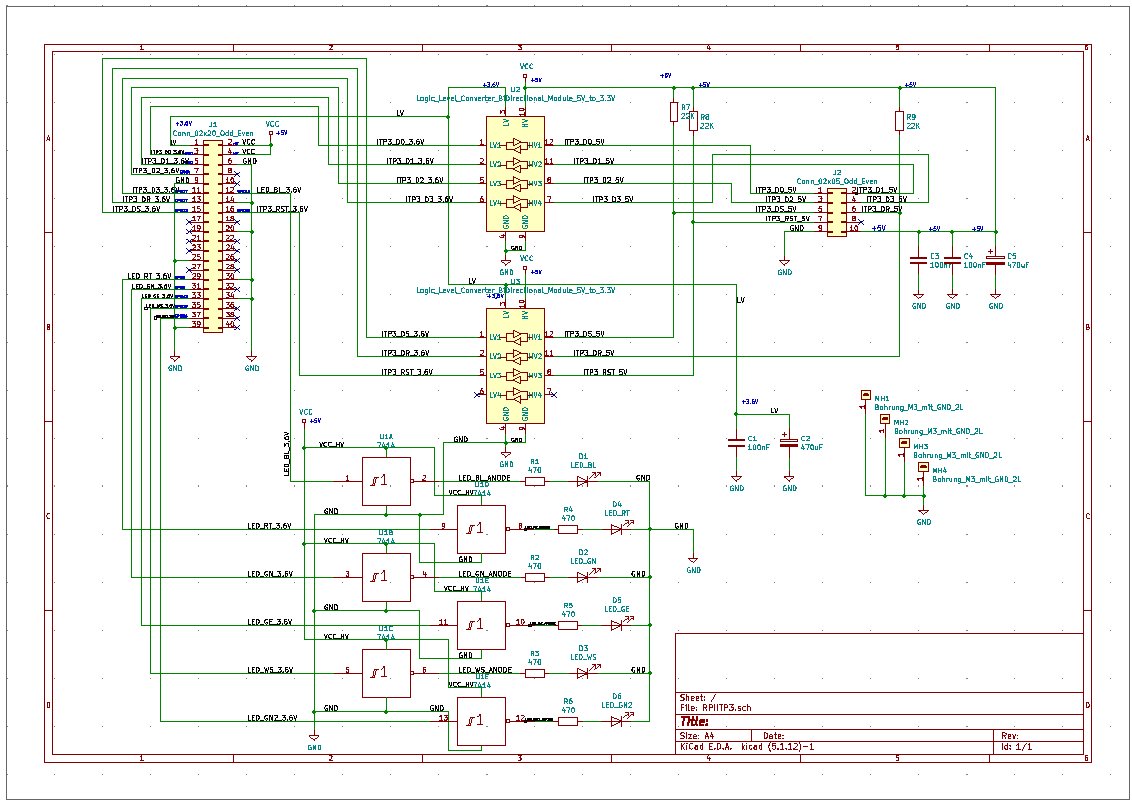

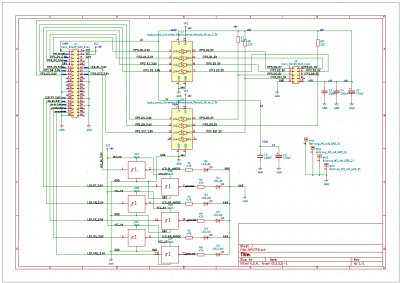

Schaltplan

Schaltplan RPIITP3 als PDF: RPIITP3.pdf

Schaltplan RPIITP3 als SVG: RPIITP3.svg

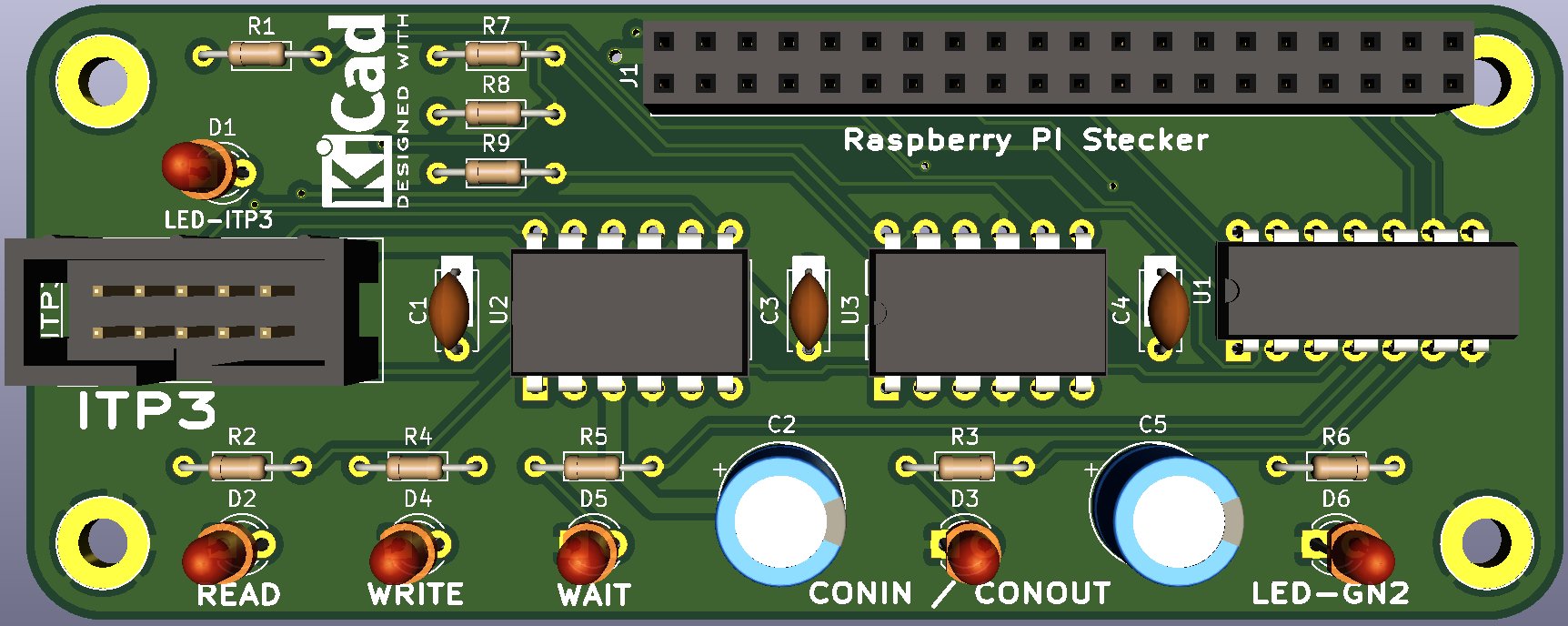

KiCAD-Dateien

Hier sind alle notwendigen KiCAD-Dateien inklusive der projektspezifischen (meist eigene) Symbole und Footprints.

RPI-ITP3 KiCad-Dateien, Stand: 16.05.2020: KiCad5.1_RPI-ITP3.zip

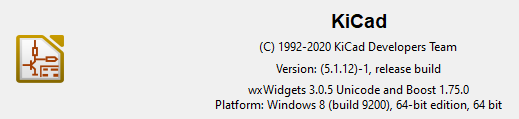

Für die Entwicklung wurde KiCAD Version 5.1.12 genutzt.

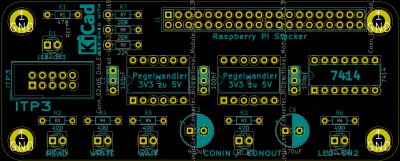

Gerberdateien

Die hier angegebenen Gerberdateien sind die Originaldateien, mit denen der Prototyp angefertigt wurde.

RPIITP3 Gerber-Dateien, Stand 18.05.2020: RPI_ITP3_gerber.zip

Die Gerberdateien können direkt an einen Leiterplattenfertiger weitergeleitet werden.

Für die Anfertigung des Prototypen wurde jlcpcb.com genutzt (sehr günstig, sehr gute Qualität und schnelle Lieferung (meist um die 12 Tagen nach Bestellung)).

Beispiel eines 7 Zoll LC-Displays mit Raspberry PI als ITP3-Modul (RPI3A_7Zoll_LCD_USB-Key_DISK)

ITP3-Modul - RPI3A_7Zoll_LCD_USB-Key_DISK
