ITP3-Modul - PICO-SPI-LCD01

ITP3-Modul für CONOUT

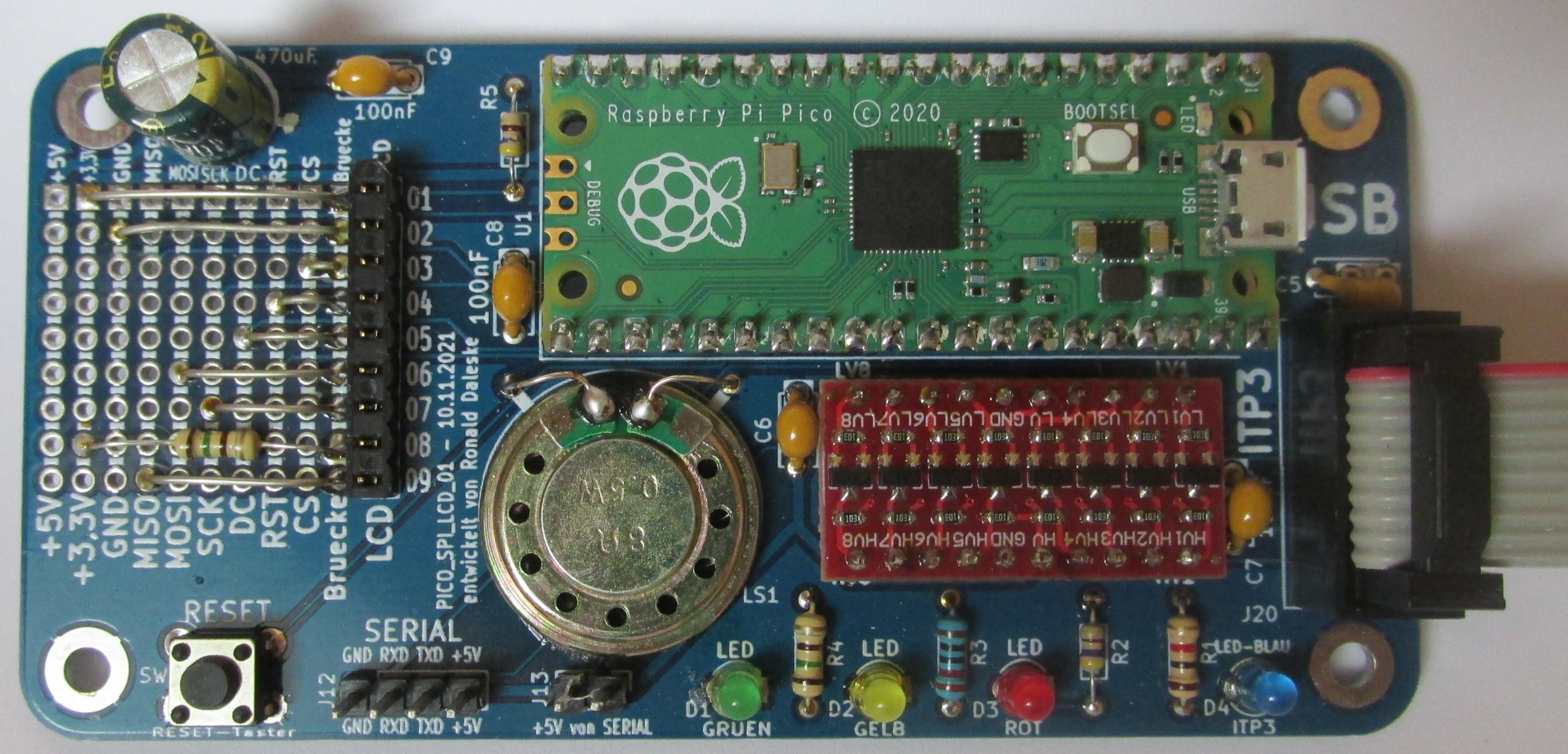

Das ITP3-Modul - PICO-SPI-LCD01 gehört zu den neueren Entwicklungen. Das LC-Display wird durch einen Raspberry PI PICO (RP2040) angesteuert. Zur Anpassung der unterschiedlichen Spannungspegel (5V auf 3,6V) wird ein bidirektionaler 8 Bit Logic Level Converter eingesetzt.

Der Raspberry PI PICO bietet genug Leistung um die CONOUT-Anzeige des z-meic oder i-meic zügig darzustellen.

Seitens der Anschlussbelegung von LC-Displays werden derzeit zwei Varianten für ITP3-Module unterstützt:

• die 5V Parallel-Schnittstelle des ARDUINO
• die 3,6V SPI-Schnittstelle.

Das ITP3-Modul - PICO-SPI-LCD01 unterstützt die 3,6V SPI-Schnittstelle.

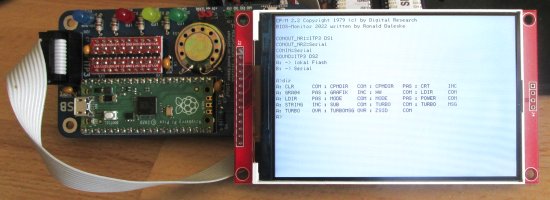

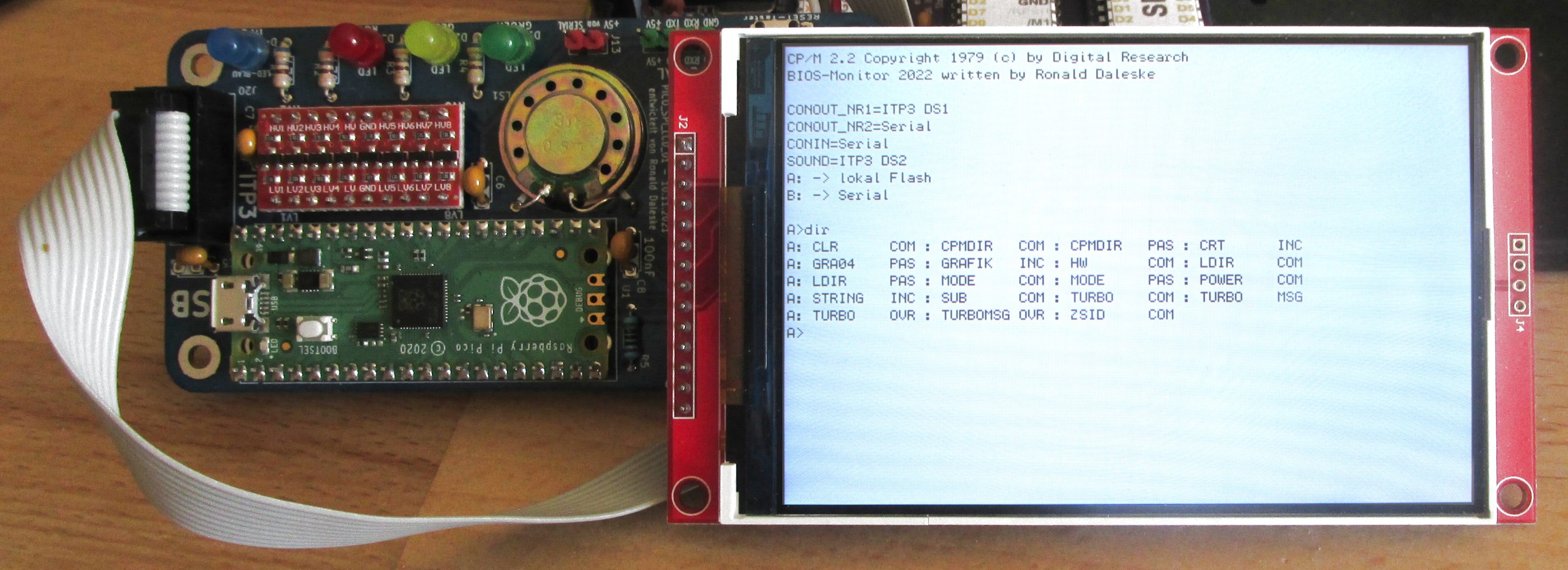

Mit einem 4-Zoll-TFT-LC-Display (wie im Bild) kann dieses Board empfohlen werden.

Hinweis zur Original-Bestückungsvariante

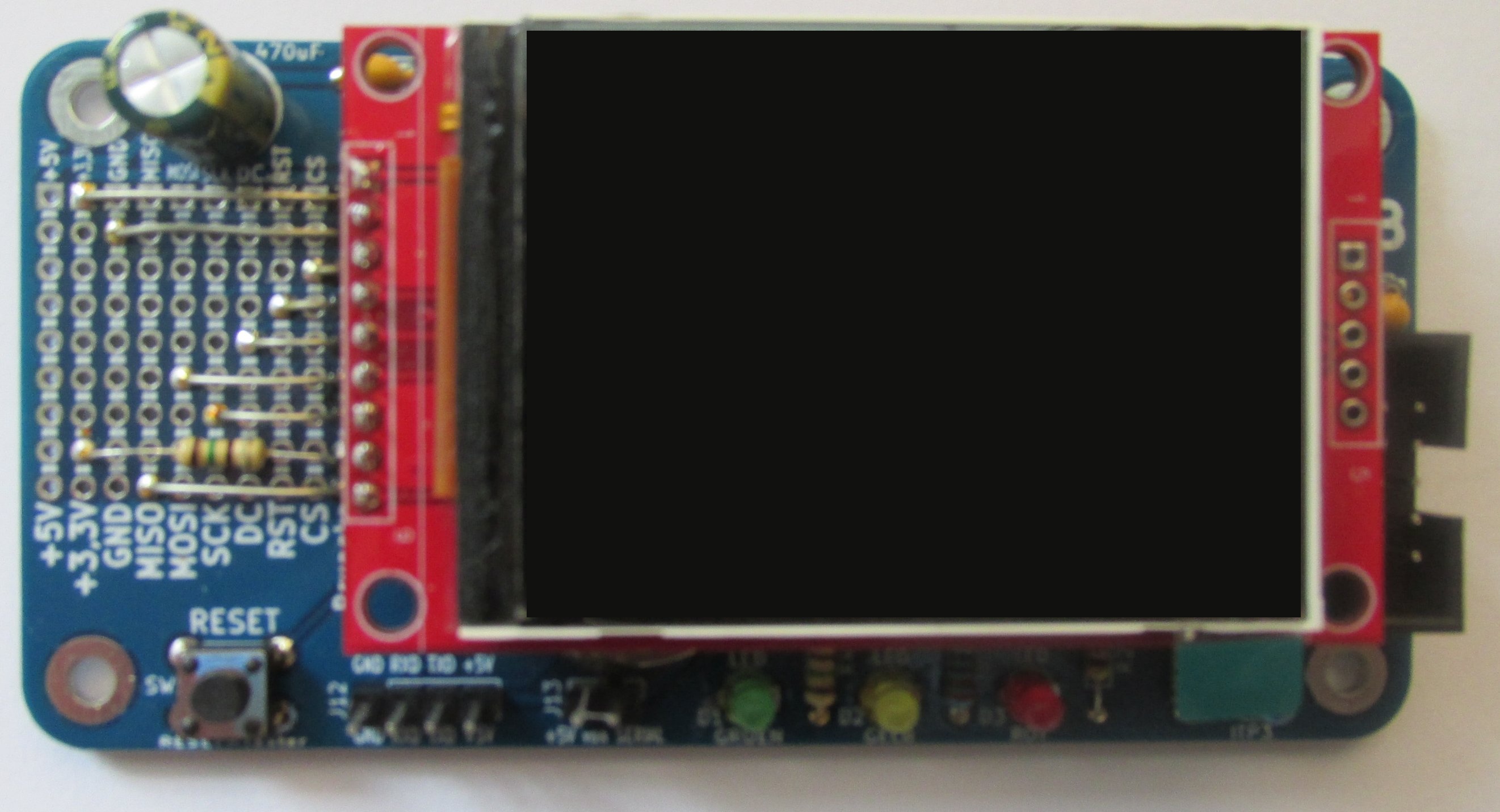

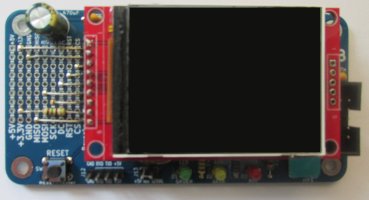

Ursprünglich wurde das PICO-SPI-LCD01-Board für die Ausrichtung - wie hier im Bild dargestellt - konzipiert. Leider verdeckt das LC-Display die ITP3-Buchse.

Die Lösung ist , das PICO-SPI-LCD01-Board um 180 Grad zu drehen. Das LC-Display steht nun etwas nach rechts über das Board hinaus. Für eine andere Positionierung des LC-Displays kann ein selbstgebautes Adapterkabel zwischen Board und LCD eingebaut werden.

Anschlussbelegung LC-Display

Die günstigen TFT-LC-Display haben teilweise unterschiedliche Anschlussbelegungen und unterschiedliche Controller.

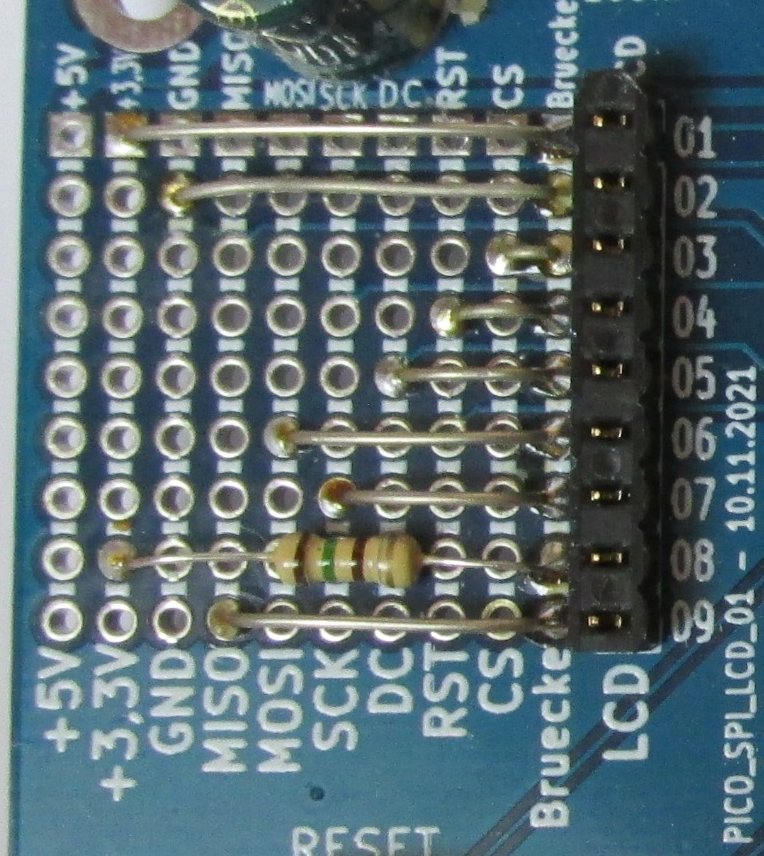

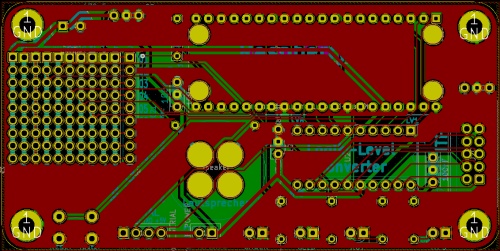

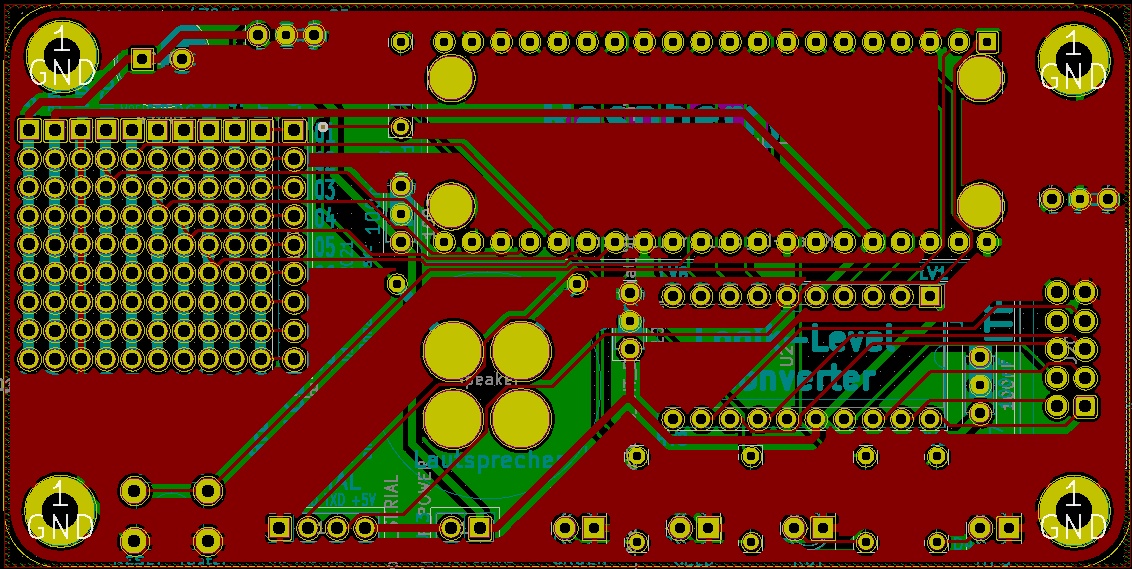

Eine Anschlußmatrix auf dem PICO-SPI-LCD01-Board bietet maximale Flexibilität für die Ansteuerung von LC-Display bis 9 PIN. Das LC-Display kann auch mehr als 9 PINs besitzen, die restlichen PINs können dann aber nicht angesteuert werden. Oft werden die restlichen PINs für die Ansteuerung des Touch-Displays genutzt. Diese Funktion wird hier nicht benötigt.

Download des Free-Pascal-Quelltextes

Quelltext PICO-SPI-LCD01 Version 1.0 vom 07.04.2025 : Lazarus-PICO-SPI-LCD01.zip

Für die Compilierung des Quelltestes wird der Lazarus/Free Pascal Crosscompiler für den Raspberry PI PICO benötigt.

Firmware PICO-SPI-LCD01

PICO-uf2-Datei für das ITP3-Modul PICO-SPI-LCD01 vom 07.04.2025 : SPI-LCD.zip

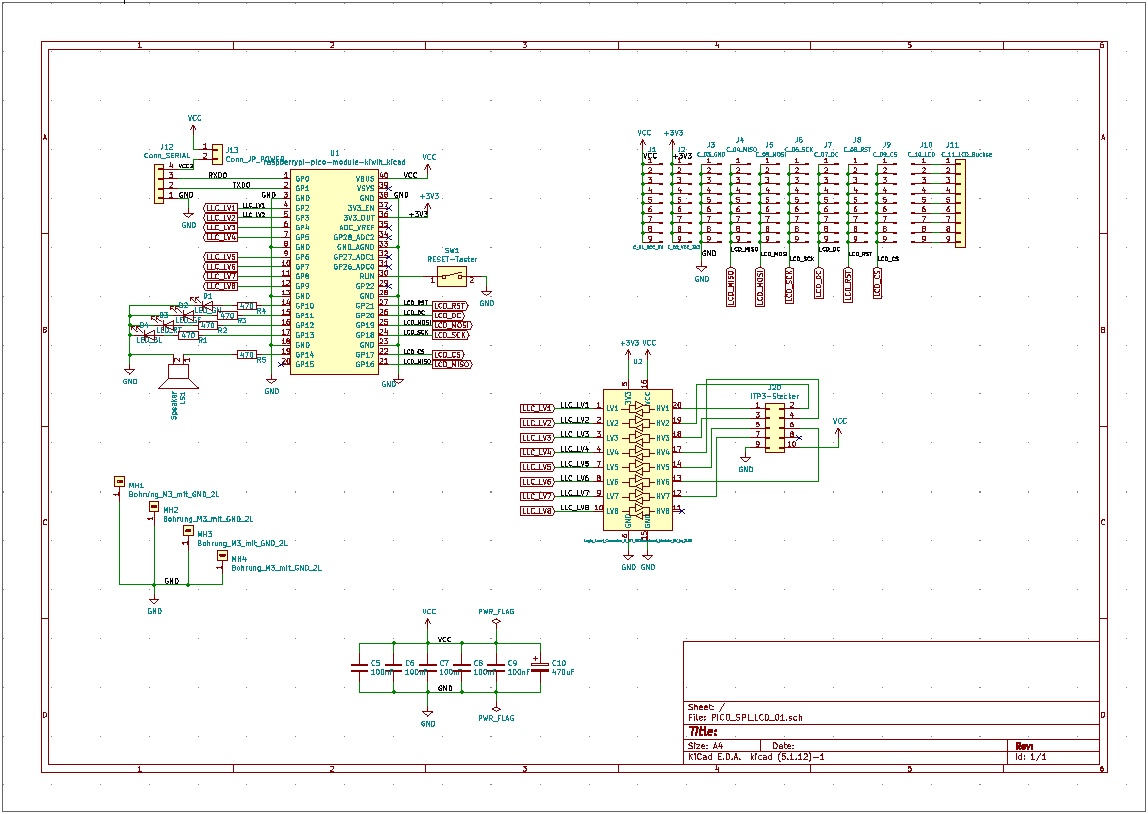

Schaltplan

Schaltplan PICO-SPI-LCD01 als PDF: PICO_SPI_LCD_01.pdf

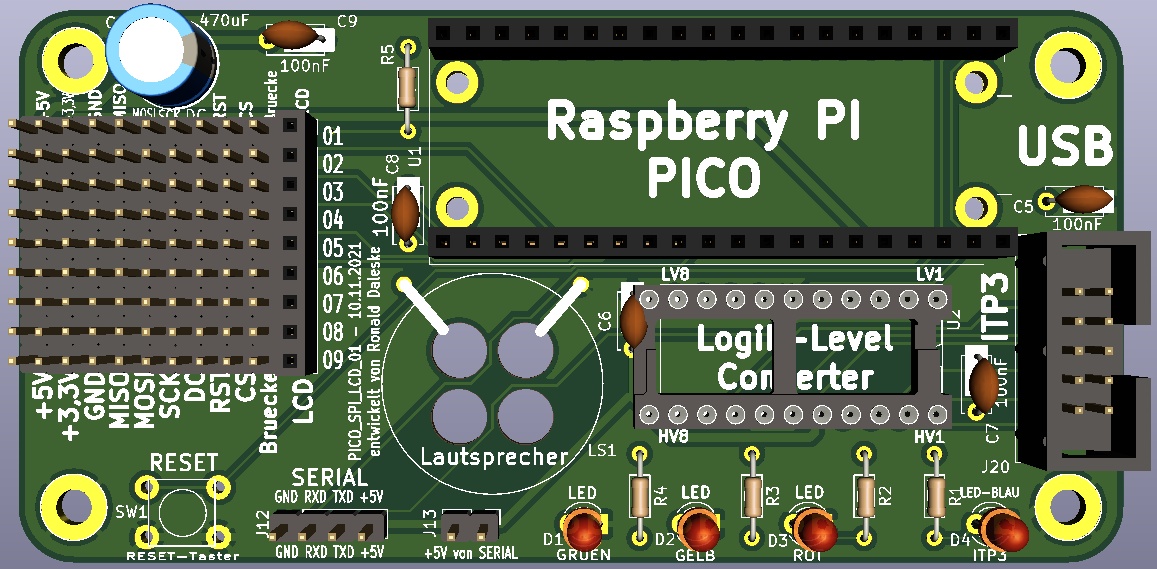

KiCAD-Dateien

Hier sind alle notwendigen KiCAD-Dateien inklusive der projektspezifischen (meist eigene) Symbole und Footprints.

PICO-SPI-LCD01 KiCad-Dateien: KiCAD_PICO_SPI_LCD01.zip

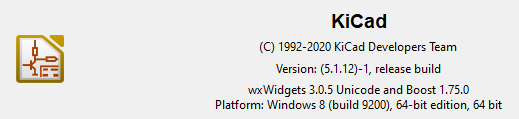

Für die Entwicklung wurde KiCAD Version 5.1.12 genutzt.

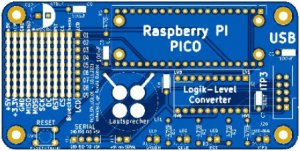

Gerberdateien

Die hier angegebenen Gerberdateien sind die Originaldateien, mit denen der Prototyp angefertigt wurde.

PICO-SPI-LCD01 Gerber-Dateien, Stand 11.11.2021: Gerber_PICO_SPI_LCD01.zip

Die Gerberdateien können direkt an einen Leiterplattenfertiger weitergeleitet werden.

Für die Anfertigung meiner Prototypen habe ich jlcpcb.com genutzt (sehr günstig, sehr gute Qualität und schnelle Lieferung (meist zwischen 11 bis 14 Tagen nach Bestellung)).
