ITP3-Modul - PICO PARALLEL LCD03

ITP3-Modul für CONOUT

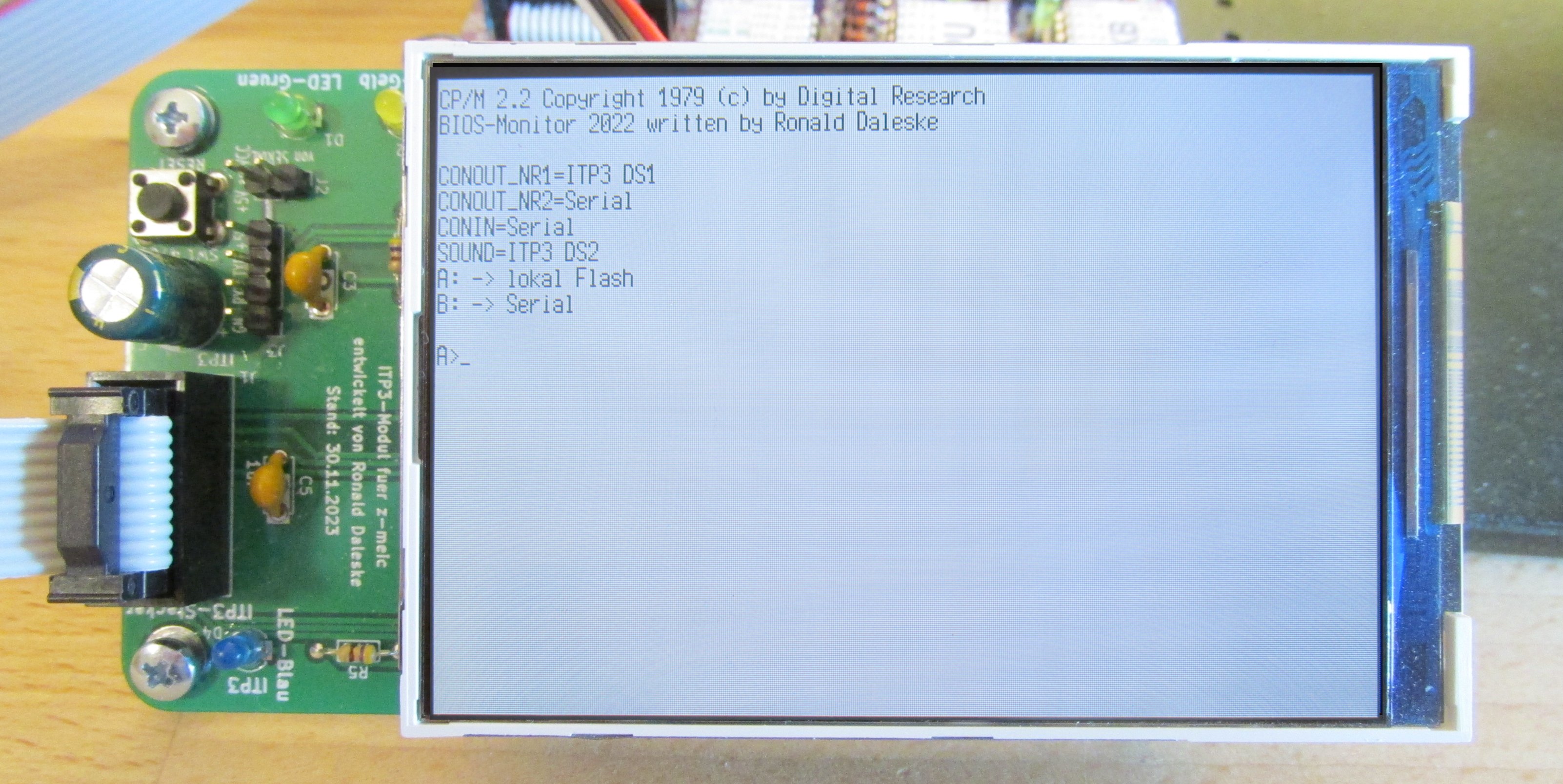

Das ITP3-Modul - PICO PARALLEL LCD03 gehört zu den neueren Entwicklungen. Das LC-Display wird durch einen Raspberry PI PICO (RP2040) angesteuert. Der Raspberry PI PICO bietet genug Leistung um die CONOUT-Anzeige des z-meic oder i-meic zügig darzustellen.

Seitens der Anschlussbelegung von LC-Displays werden derzeit zwei Varianten für ITP3-Module unterstützt:

• die 5V Parallel-Schnittstelle des ARDUINO
• die 3,3V SPI-Schnittstelle.

Das ITP3-Modul - PICO PARALLEL LCD03 unterstützt die 5V Parallel-Schnittstelle des ARDUINO.

Download des FREE-PASCAL-Quelltextes

Quelltext PICO PARALLEL LCD03 Version 1 vom 30.03.2025 (für FREE-PASCAL-Compiler): FPC_PICO_PAR_LCD03_ok_REF.zip

Für die Übersetzung des Quelltextes wird der FREE-PASCAL-Cross-Compiler für RPI PICO benötigt.

Firmware PICO PARALLEL LCD03

PICO-uf2-Datei ITP3-Modul - PICO PARALLEL LCD03 vom 30.03.2025 : LCD_PARALLEL.zip

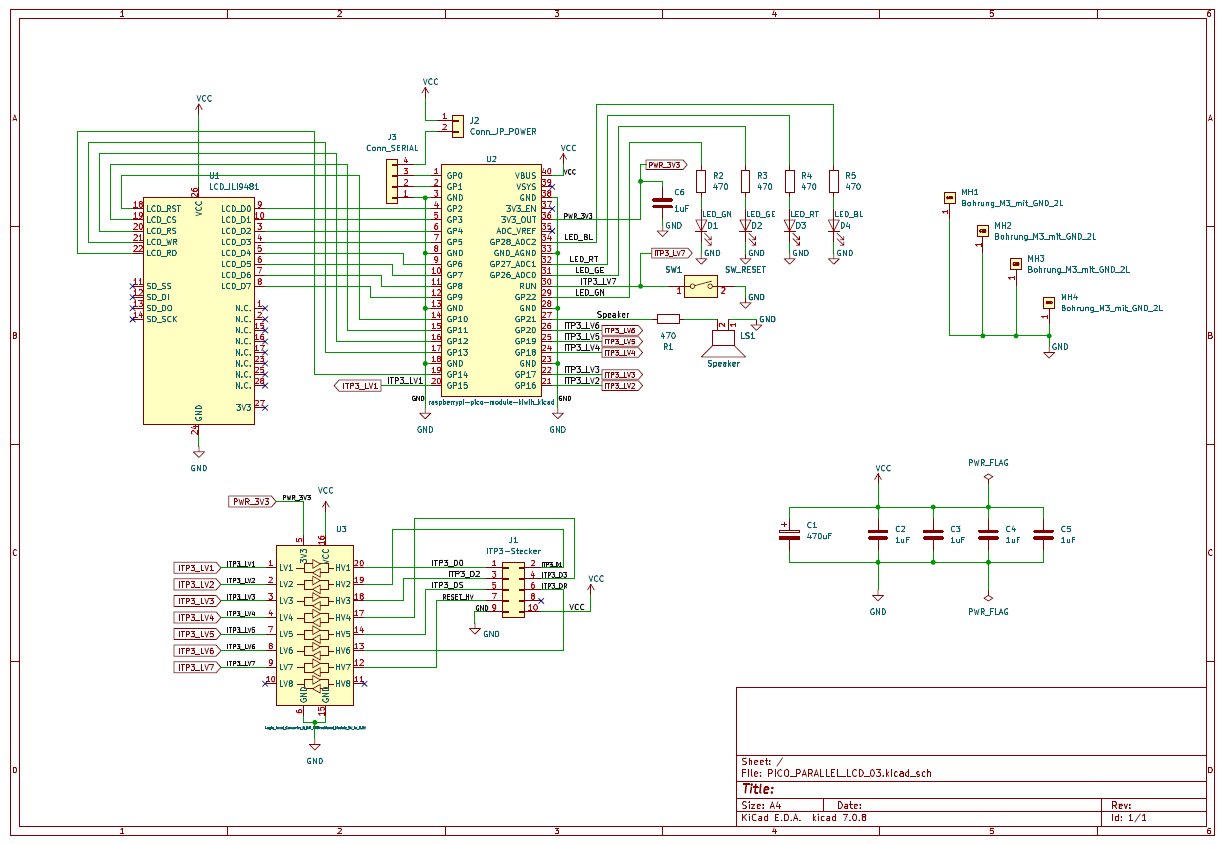

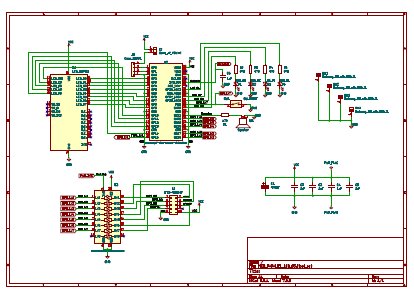

Schaltplan

Schaltplan PICO PARALLEL LCD03 als PDF: PICO_PARALLEL_LCD_03.pdf

Schaltplan PICO PARALLEL LCD03 als SVG: PICO_PARALLEL_LCD_03.svg

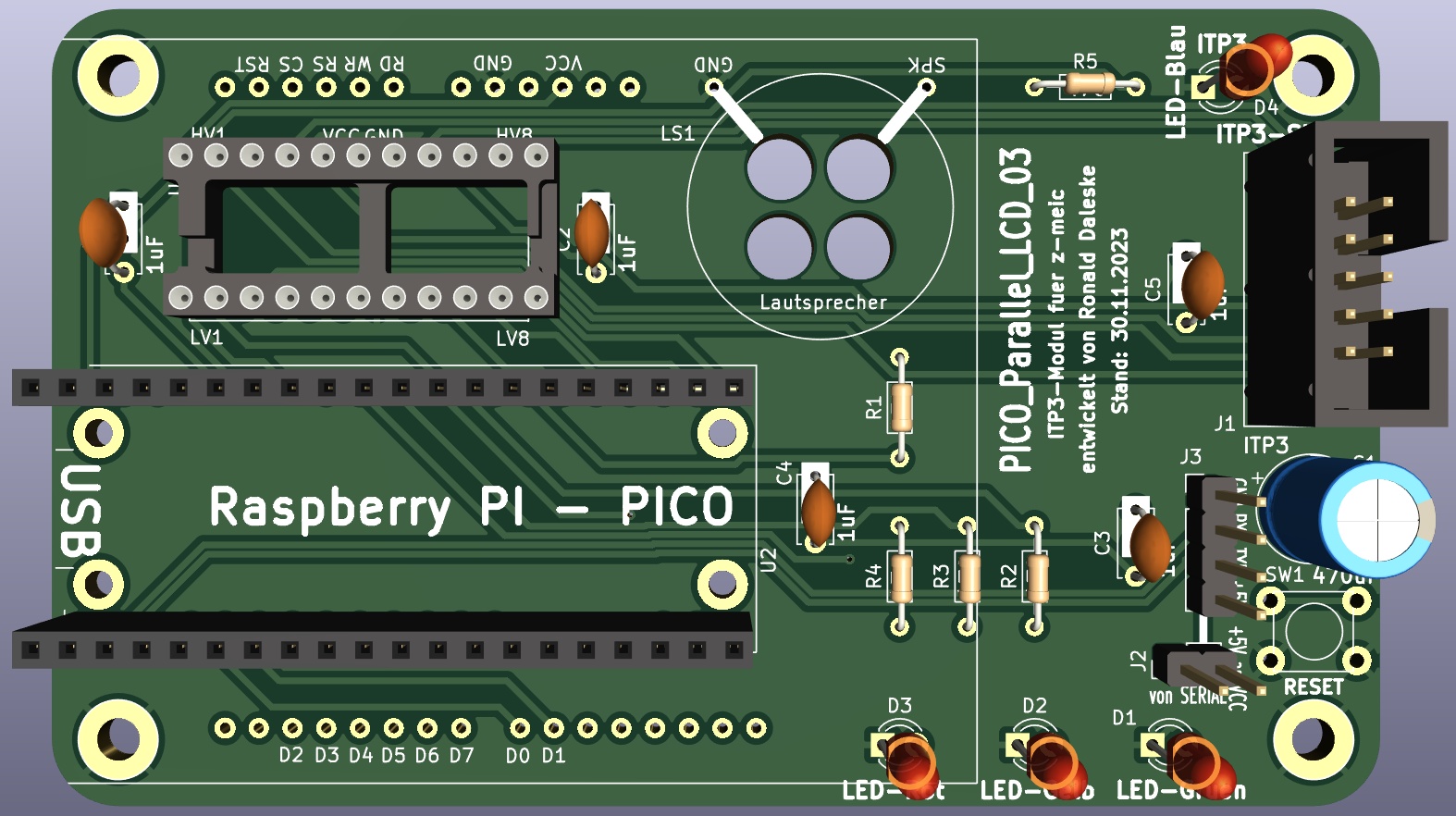

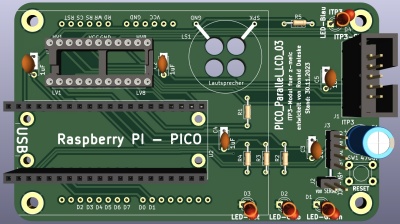

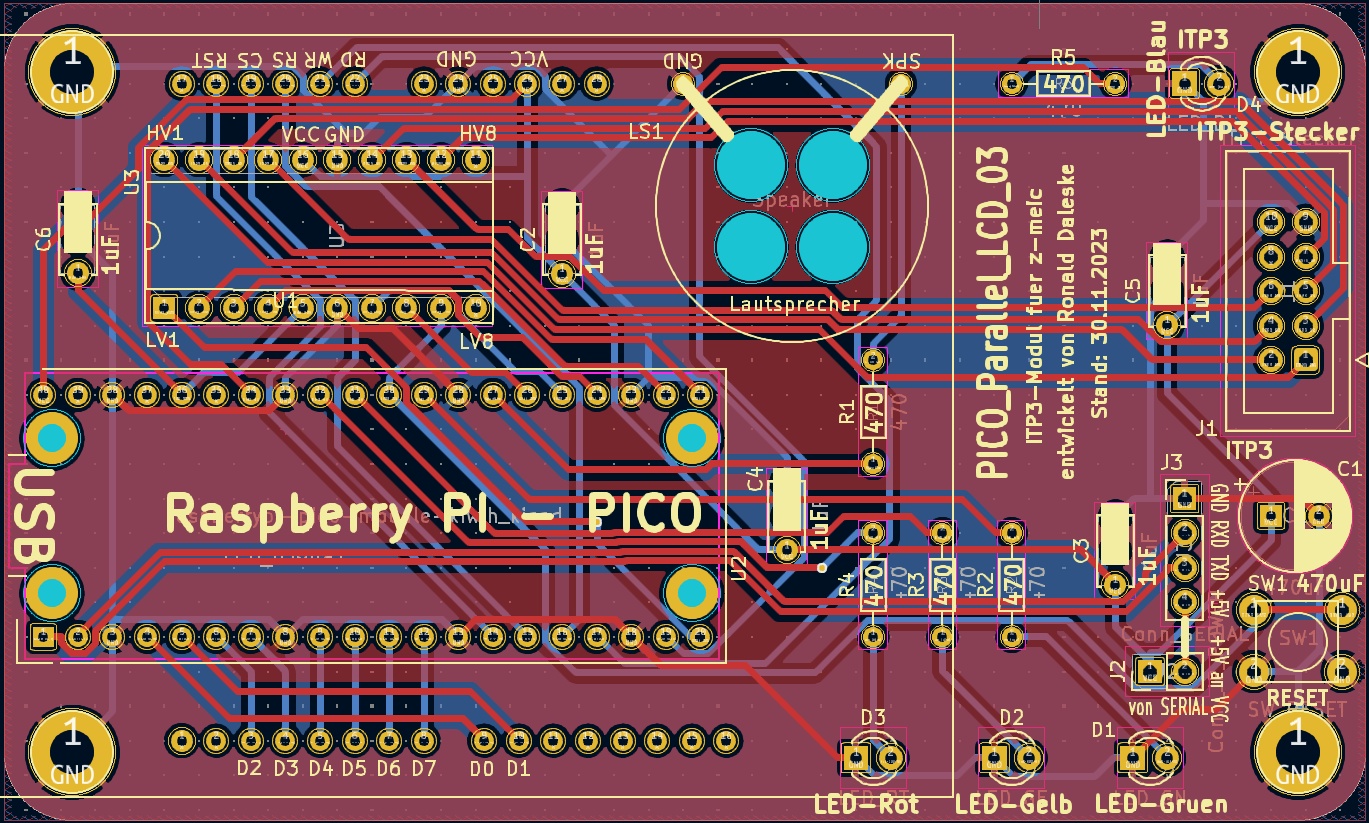

KiCAD-Dateien

Hier sind alle notwendigen KiCAD-Dateien inklusive der projektspezifischen (meist eigene) Symbole und Footprints.

PICO PARALLEL LCD03 KiCad-Dateien: KiCad7_PICO_PAR_LCD03.zip

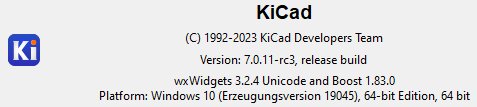

Für die Entwicklung wurde KiCAD Version 7.011 genutzt.

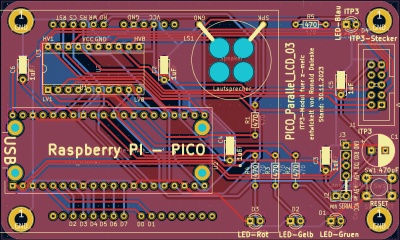

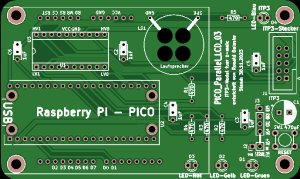

Gerberdateien

Die hier angegebenen Gerberdateien sind die Originaldateien, mit denen der Prototyp angefertigt wurde.

PICO PARALLEL LCD03 Gerber-Dateien, Stand 30.11.2023: gerber_PICO_PARALLEL_LCD_03.zip

Die Gerberdateien können direkt an einen Leiterplattenfertiger weitergeleitet werden.

Für die Anfertigung meiner Prototypen habe ich jlcpcb.com genutzt (sehr günstig, sehr gute Qualität und schnelle Lieferung (meist zwischen 11 bis 14 Tagen nach Bestellung)).
