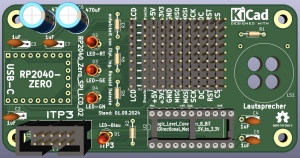

ITP3-Modul - ZERO-SPI-LCD02

ITP3-Modul für CONOUT

Das ITP3-Modul - ZERO-SPI-LCD02 ist eine Weiterentwicklung des PICO-SPI-LCD01. Für die Ansteuerung des LC-Displays wird ein RP2040 ZERO verwendet. Der RP2040 ZERO ist kleiner und etwas billiger als der Raspberry PI PICO. Ansonsten wird bei beiden Boards der Controller RP2040 verwendet. Zur Anpassung der unterschiedlichen Spannungspegel (5V auf 3,6V) wird ein bidirektionaler 8 Bit Logic Level Converter eingesetzt.

Der Raspberry PI PICO bietet genug Leistung um die CONOUT-Anzeige des z-meic oder i-meic zügig darzustellen.

Das ITP3-Modul - ZERO-SPI-LCD02 unterstützt LC-Displays mit 3,6V SPI-Schnittstelle.

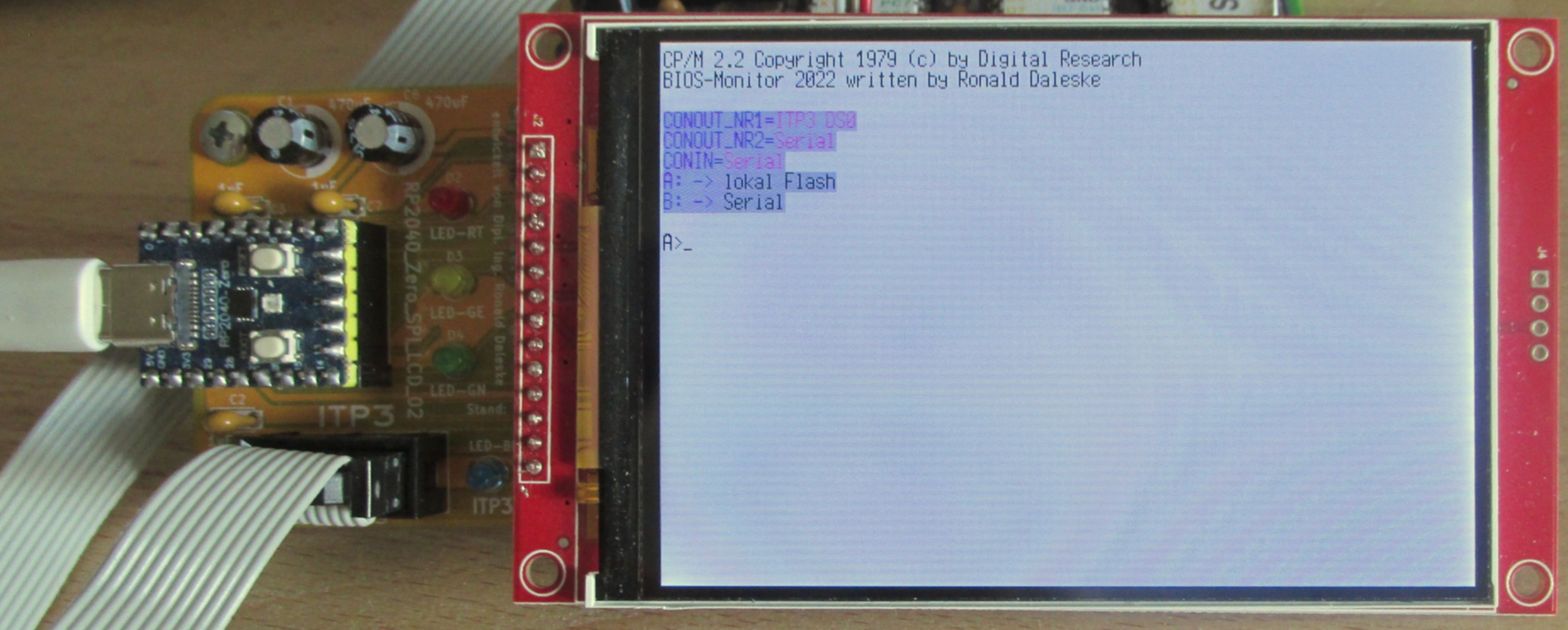

Mit einem 4-Zoll-TFT-LC-Display (wie im Bild) kann dieses Board empfohlen werden.

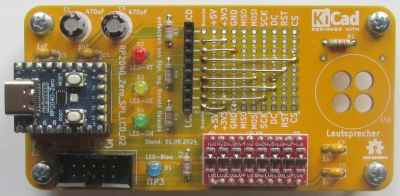

Anschlussbelegung LC-Display

Die günstigen TFT-LC-Display haben teilweise unterschiedliche Anschlussbelegungen und unterschiedliche Controller.

Eine Anschlußmatrix auf dem ZERO-SPI-LCD02-Board bietet maximale Flexibilität für die Ansteuerung von LC-Display bis 9 PIN. Das LC-Display kann auch mehr als 9 PINs besitzen, die restlichen PINs können dann aber nicht angesteuert werden. Oft werden die restlichen PINs für die Ansteuerung des Touch-Displays genutzt. Diese Funktion wird hier nicht benötigt.

Download des Free-Pascal-Quelltextes

Quelltext ZERO-SPI-LCD02 Version 1.0 vom 13.04.2025 : FPC-ZERO-SPI-LCD02.ZIP

Für die Compilierung des Quelltestes wird der Lazarus/Free Pascal Cross-Compiler für den Raspberry PI PICO benötigt.

Firmware ZERO-SPI-LCD02

PICO-uf2-Datei für das ITP3-Modul ZERO-SPI-LCD02 vom 07.05.2025 : SPI-LCD.zip

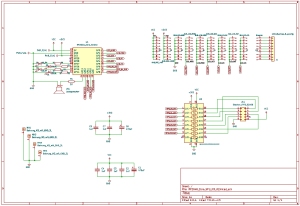

Schaltplan

Schaltplan ZERO-SPI-LCD02 als PDF: RP2040-Zero-SPI-LCD-02.pdf

Schaltplan ZERO-SPI-LCD02 als SVG: RP2040-Zero-SPI-LCD-02.svg

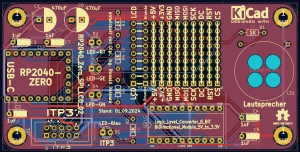

KiCAD-Dateien

Hier sind alle notwendigen KiCAD-Dateien inklusive der projektspezifischen (meist eigene) Symbole und Footprints.

ZERO-SPI-LCD02 KiCad-Dateien, Stand 01.09.2024: KiCad7-RP2040-Zero-SPI-LCD02.zip

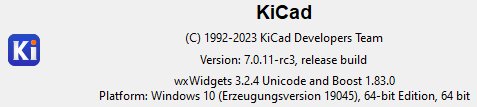

Für die Entwicklung wurde KiCAD Version 7.011 genutzt.

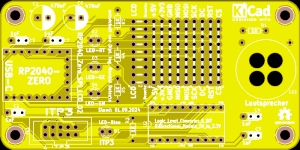

Gerberdateien

Die hier angegebenen Gerberdateien sind die Originaldateien, mit denen der Prototyp angefertigt wurde.

ZERO-SPI-LCD02 Gerber-Dateien, Stand 01.09.2024: gerber-ZERO-SPI-LCD02.zip

Die Gerberdateien können direkt an einen Leiterplattenfertiger weitergeleitet werden.

Für die Anfertigung meiner Prototypen habe ich jlcpcb.com genutzt (sehr günstig, sehr gute Qualität und schnelle Lieferung (meist zwischen 11 bis 14 Tagen nach Bestellung)).
