In diesem Beispiel wurden folgende Module miteinander verschaltet:

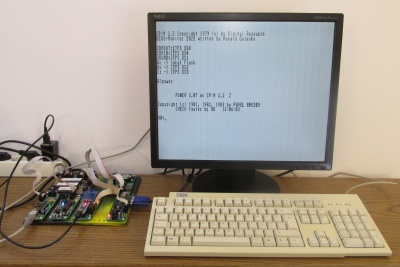

CP/M-BIOS-Startmeldung mit der Anzeige der zugewiesenen CP/M-Schnittstellen zu den registrierten ITP3-Ports der angeschlossenen Module.

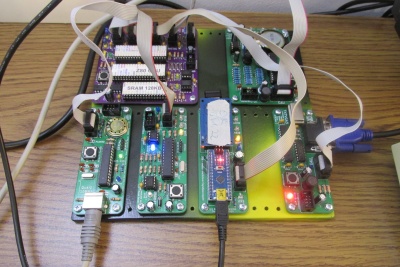

Das Trägerboard mit den 6 Modulen.

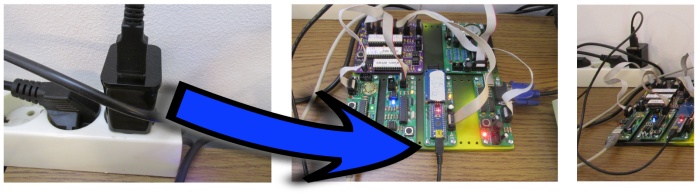

Die Stromversorgung aller Module auf dem Board erfolgt über einen USB-Netzteil, das an den Arduino Nano angeschlossen ist.

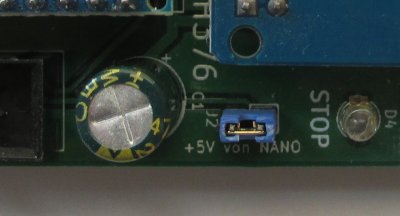

Auf dem Modul USBCH376 muss der Jumper J2 (+5V von NANO) gesetzt sein. So wird die +5V Spannung des USB-Ports (am Arduino NANO) an den ITP3-Bus geleitet, der wiederum alle anderen ITP3-Module mit der Betriebsspannung versorgt.
Trotz der vielen möglichen Varianten, darf immer nur ein Anschluss für die Stromversorgung genutzt werden. Werden mehrere Stromversorgungsanschlüsse glechzeitig betrieben, kann es bei den elektronisch stabilisierten Spannungsquellen zu sehr hohen Ausgleichsströmen kommen.
Dadurch kann die Elektronik des Netzteils oder des USB-Anschlusses zerstört werden.

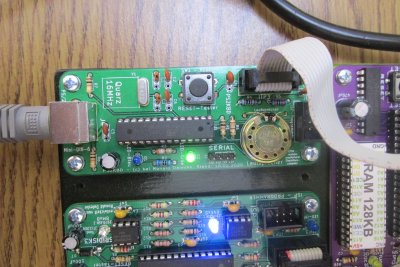

Das ITP3-Modul PS2KBD ist die Tastaturschnittstelle (CONIN) für das z-meic-Board. Angeschlossen ist eine alte IBM PS/2-Tastatur mit deutschem Tastaturlayout (QWERTZ) und direktem PS/2-Stecker. Das ITP3-Modul ist in diesem Beispiel an den ITP3-Port DS4 angeschlossen.

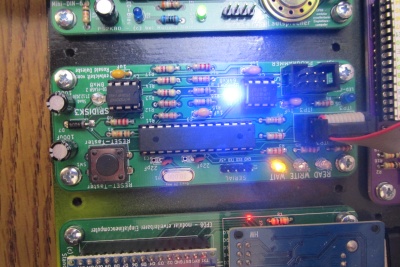

Das ITP3-Modul SPIDISK3 ist in diesem Beispiel an den ITP3-Port DS3 angeschlossen. Anhand der Prioritätenreihenfolge wurde diesem Modul das CP/M-Laufwerk C: zugewiesen.

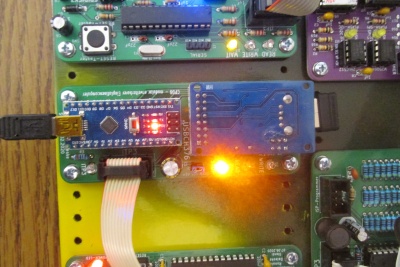

Das ITP3-Modul USBCH376 ist in diesem Beispiel an den ITP3-Port DS2 angeschlossen. Anhand der Prioritätenreihenfolge wurde diesem Modul das CP/M-Laufwerk B: zugewiesen.

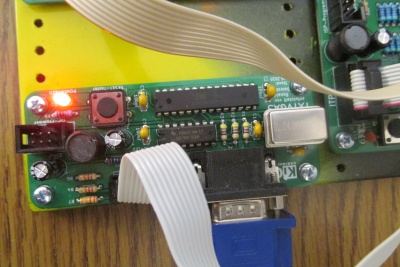

Das ITP3-Modul - TXTVGA3 ist in diesem Beispiel an den ITP3-Port DS0 angeschlossen. Es steuert den VGA-Monitor (CONOUT) an.

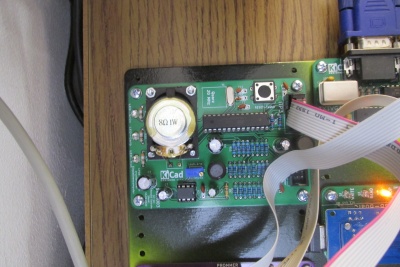

Das ITP3-Modul - SNDMOD3 ist in diesem Beispiel an den ITP3-Port DS1 angeschlossen. Es hat nur die Aufgabe der Ausgabe der Sprachmeldung "CP/M wurde gestartet" nach dem Kaltstart des Computers.
