ITP3-Modul - LCD01

ITP3-Modul für CONOUT

Kurzbeschreibung

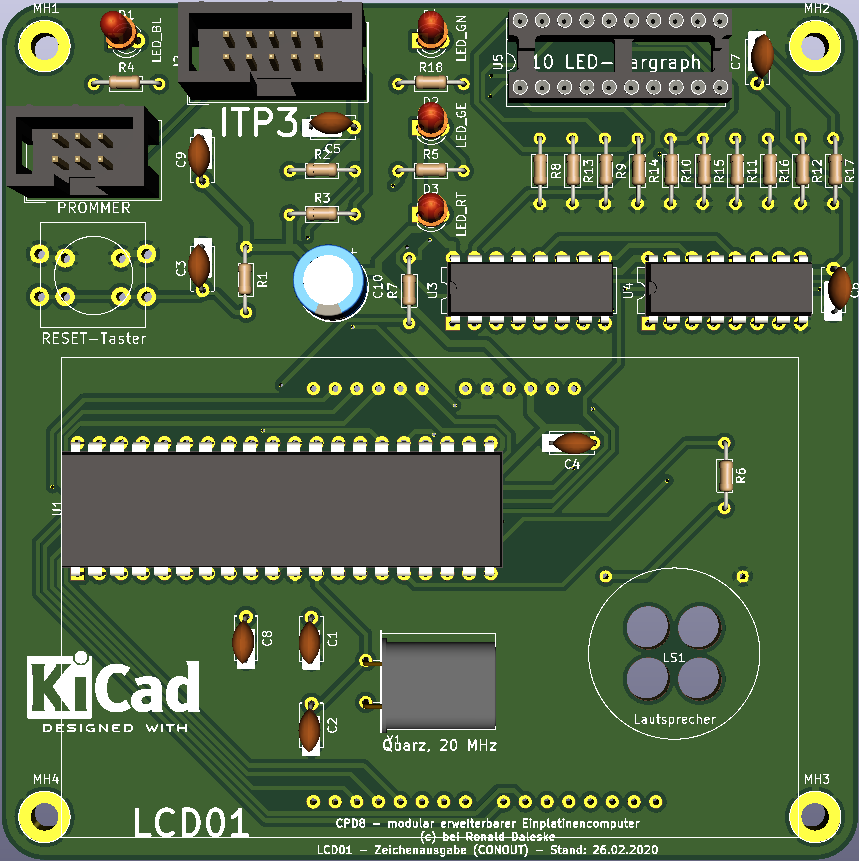

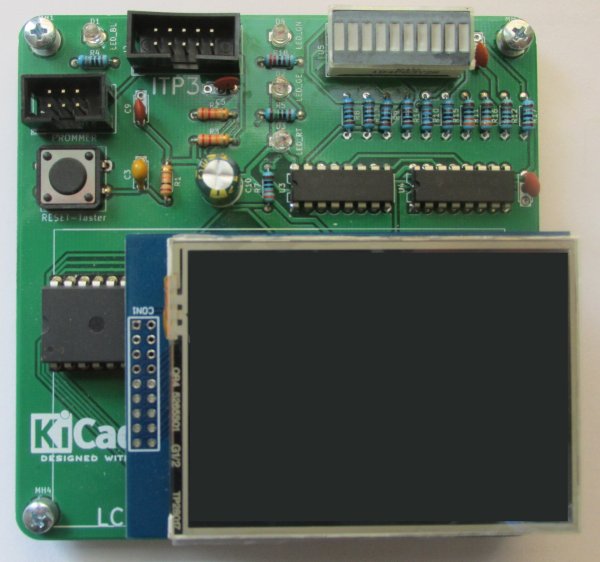

Das LCD01 war das erste ITP3-Modul für LC-Displays. Es werden 2,2 Zoll bis 3,5 Zoll Displays mit einer Auflösung von 320x240 oder 480x320 unterstützt. Die verwendeten LC-Displays entsprechen dem Arduino-Parallel-Anschluss.

Auf der Leiterplatte wurde ein LED-Bargraph integriert, der für einige Millisekunden den HEX-Code der übertragenen ASCII-Zeichen anzeigt.

Für die Kommunikation mit der ITP3-Schnittstelle und für die Ansteuerung des LC-Displays wird ein 40 PIN ATMEGA-Mikrocontroller genutzt.

Folgende Mikrocontroller werden unterstützt:

• ATMEGA1284P
• ATMEGA644
• ATMEGA644P
• ATMEGA32 (nur mit Einschränkungen in der Auflösung, da hier nur 2K Byte Internal SRAM zur Verfügung stehen)

Bedingt durch die Taktfrequenz von 16MHz/20MHz ist die Reaktionszeit der Anzeige (besonders beim Scrollen des gesammten Bildschirms) größer als bei einem Raspberry PICO.

mögliche Konfigurationen

• 3,5 Zoll LCD mit einer Auflösung von 480x320 Pixel, 20MHz Takt und "größerem" ATMEGA (ATMEGA1284P, ATMEGA644, ATMEGA644P)
• 2,0 bis 2,8 Zoll LCD mit einer Auflösung von 320x240 Pixel, 20MHz Takt und "größerem" ATMEGA (ATMEGA1284P, ATMEGA644, ATMEGA644P)
• 2,0 bis 2,8 Zoll LCD mit einer Auflösung von 320x240 Pixel, 16MHz Takt (oder mit 20MHz übertaktet) und ATMEGA32 (abgerüstete und eingeschränkte Variante)

Download des RONPAS-Quelltextes

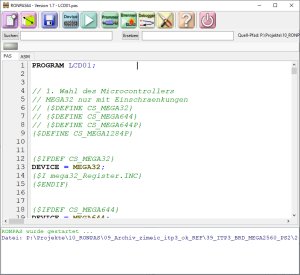

Anbei werden die Quelltexte von 3 Varianten der gleichen Firmware vorgestellt.

Die brennbare Datei im Intel-Hex-Format befindet sich in der jeweiligen ZIP-Datei mit dem Namen: LCD01.hex.

Quelltext ITP3-Modul - LCD01 : RONPAS-LCD01-3Z5-1284P.ZIP

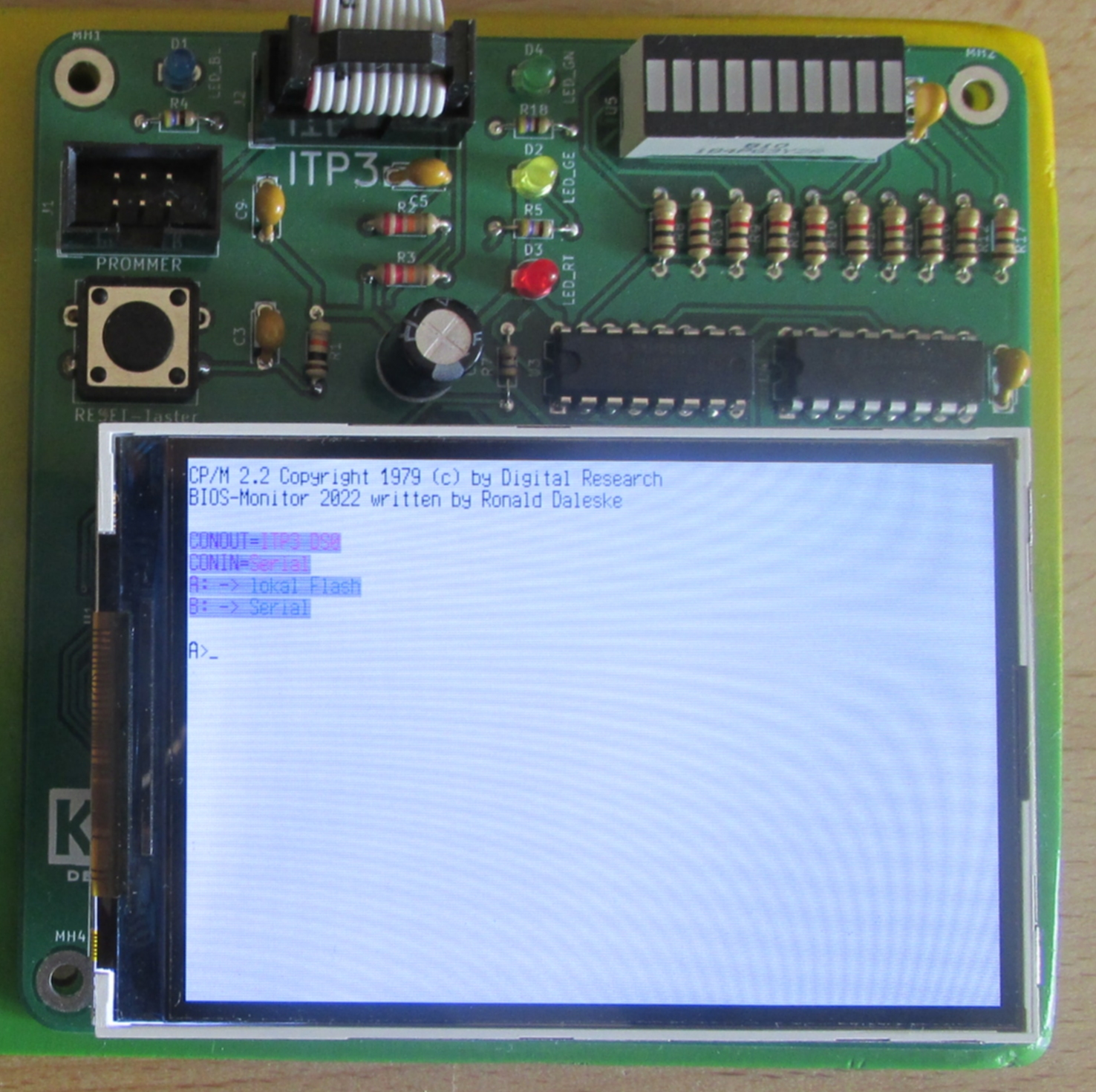

Variante mit ATMEGA1284P, 20MHz und 3,5 Zoll LCD mit 480x320 Pixel, Zeichensatz 6x12 Pixel, 80 Spalten x 24 Zeilen

Quelltext ITP3-Modul - LCD01 vom 24.04.2025 (für RONPAS-Compiler): RONPAS-LCD01-2Z2-M32.ZIP

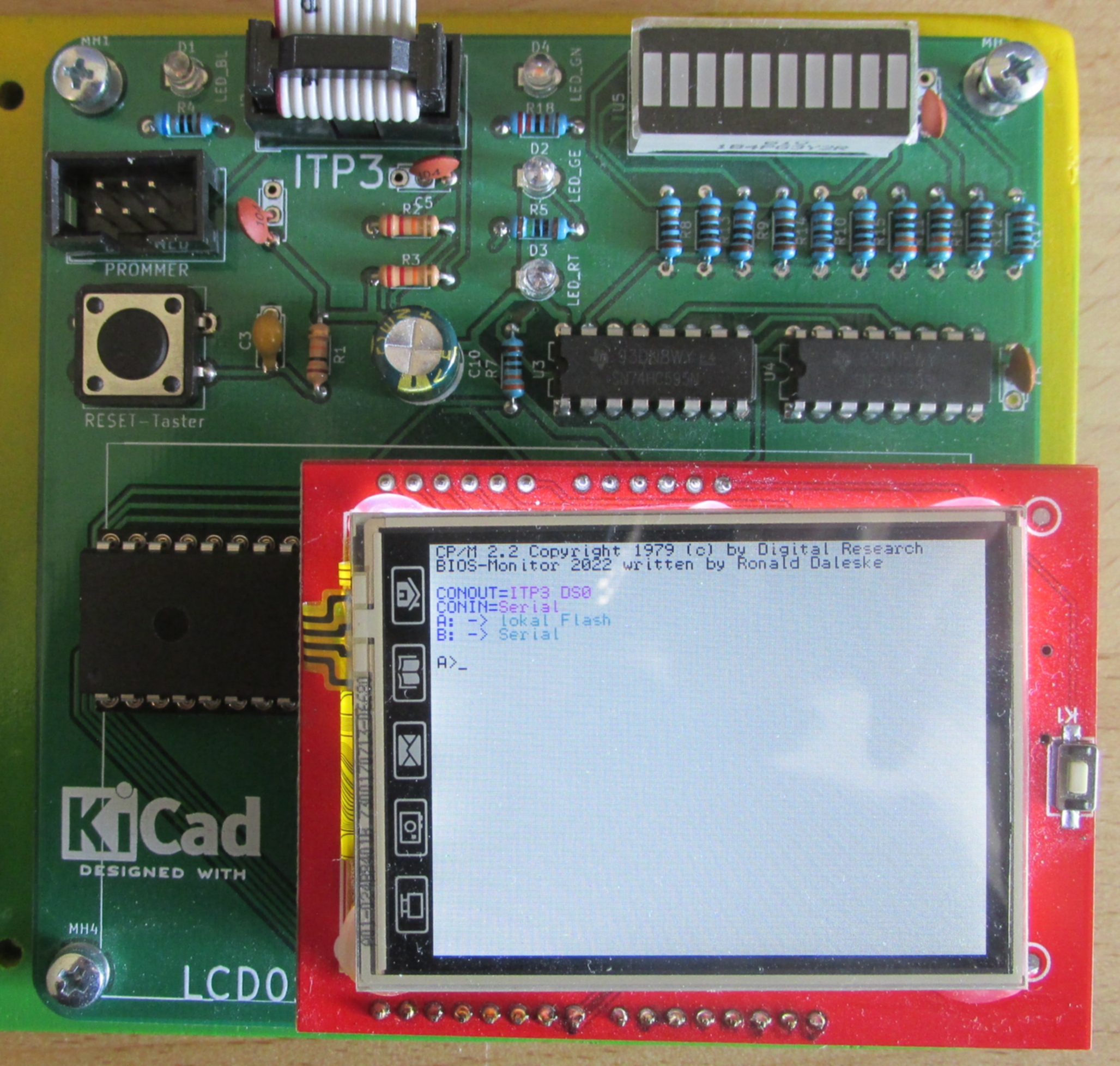

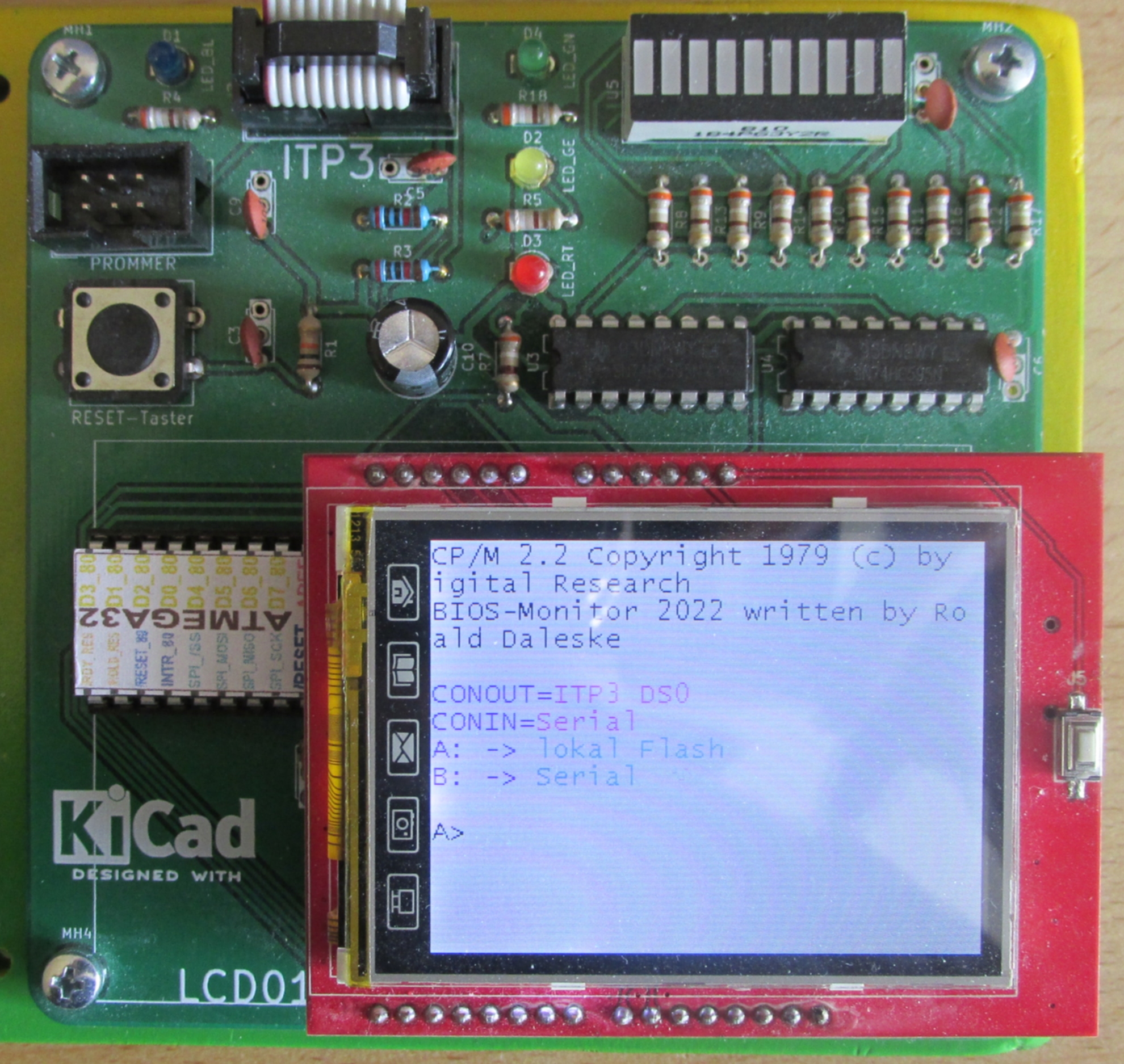

Variante mit ATMEGA32, 20MHz und 2,2 Zoll LCD mit 320x240 Pixel, Zeichensatz 10x16 Pixel, 32 Spalten x 14 Zeilen

Quelltext ITP3-Modul - LCD01 vom 24.04.2025 (für RONPAS-Compiler): RONPAS-LCD01-2Z2-M1284P.ZIP

Variante mit ATMEGA1284P, 20MHz und 2,2 Zoll LCD mit 320x240 Pixel, Zeichensatz 6x8 Pixel, 52 Spalten x 30 Zeilen

Für die Übersetzung des Quelltextes wird der RONPAS-Compiler benötigt.

Schaltplan

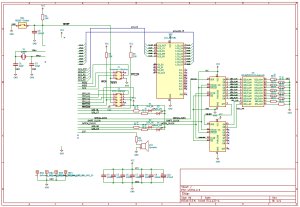

Schaltplan LCD01 als PDF: LCD01.pdf

Schaltplan LCD01 als SVG: LCD01.svg

KiCAD-Dateien

KiCad (Version 5.1): LCD01_KiCad5.zip

Gerberdateien

Gerberdateien für LCD01: gerber_LCD01.zip
