i-meic = (i)8088 - (m)odular (e)rweiterbarer e(i)nplatinen (c)omputer

i-meic

Inhaltsverzeichnis

CP/M-86 auf dem i-meic

Kurzbeschreibung

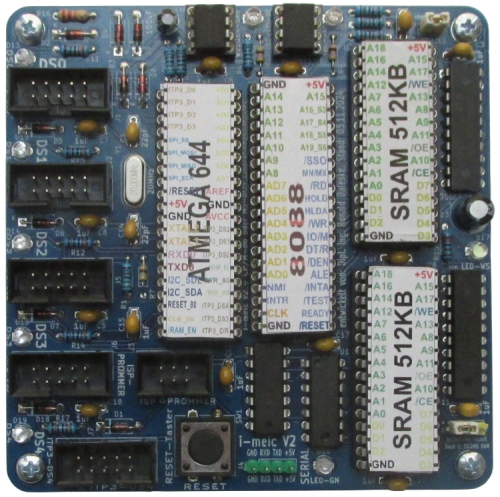

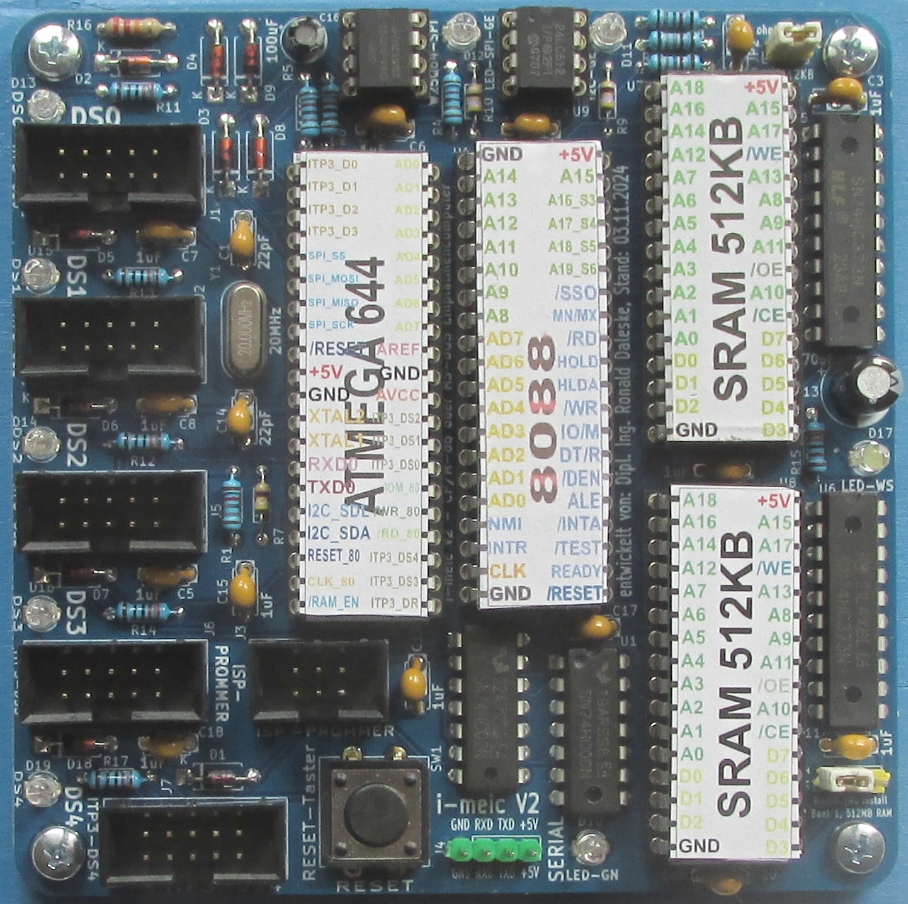

Der i-meic ist ein kleiner Einplatinencomputer (SBC, Single Board Computer). Das Board ist 10cm x 10cm groß und mit einem Intel 8088 Prozessor, einem ATMEGA644 und zwei SRAM mit 512KB bestückt. Auf dem Board des i-meic können mehreren Betriebssystemen installiert werden. CP/M-86 V1.1 läuft seit vielen Monaten stabil und ist gut angepasst. FreeDOS ist grundsätzlich lauffähig, muss aber noch weiter angepasst werden.

Der i-meic kann im einfachsten Fall über einen USB-Serial-Adapter mit einem PC verbunden werden. Ein spezielles Programm CP/M CONSOLE64 V4 (kein reines Terminalprogramm) übernimmt die Kommunikation zwischen dem i-meic-Board und dem PC.

Die Besonderheiten des i-meic kommen aber erst mit der Nutzung von ITP3-Modulen zur Geltung. An den i-meic können bis zu 5 ITP3-Module angeschlossen werden.

Schaltplan

Schaltplan i-meic als PDF: i-meic-V2-Schaltplan.pdf

Schaltplan i-meic als SVG: i-meic-V2-Schaltplan.svg

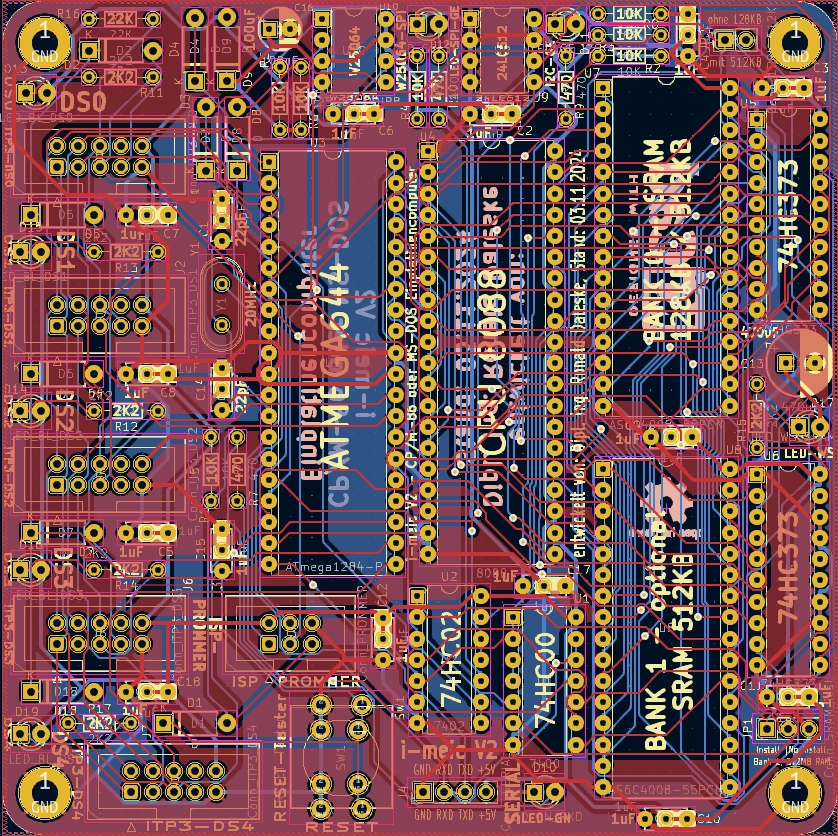

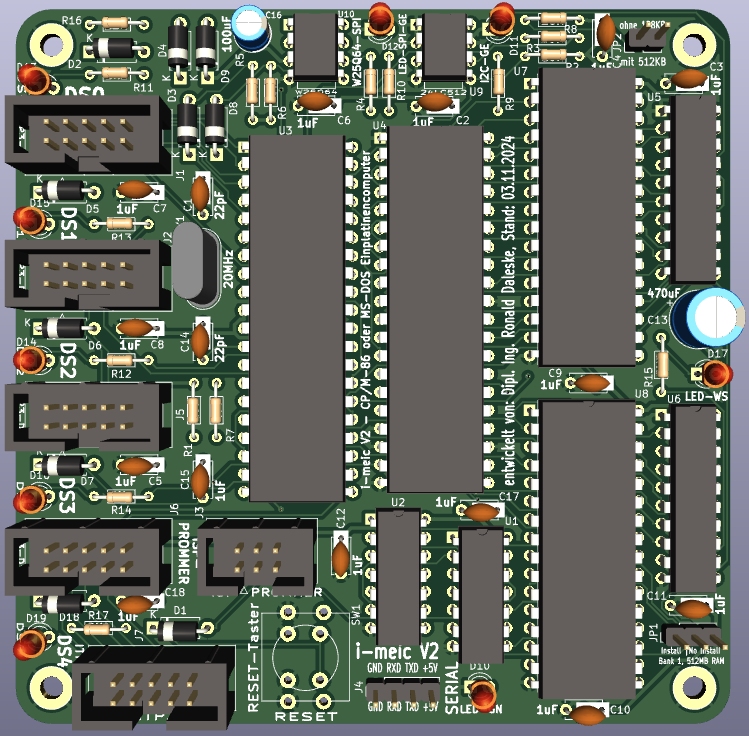

KiCAD-Dateien

i-meic

Hier sind alle notwendigen KiCAD-Dateien inklusive der projektspezifischen (meist eigene) Symbole und Footprints.

i-meic

i-meic KiCad-Dateien, Stand 04.11.2024: KiCAD7-i-meic-V2.zip

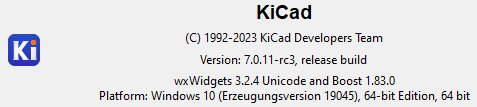

KiCAD-Version

Für die Entwicklung wurde KiCAD Version 7.011 genutzt.

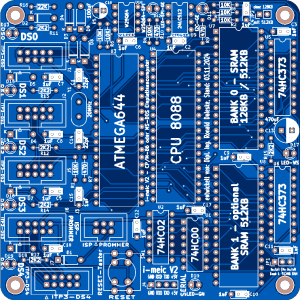

Gerberdateien

Gerberdateien

Die hier angegebenen Gerberdateien sind die Originaldateien, mit denen der Prototyp angefertigt wurde.

LCD02-PS2-DRIVE Gerber-Dateien, Stand 04.11.2024: i-meic-V2-gerber.zip

Die Gerberdateien können direkt an einen Leiterplattenfertiger weitergeleitet werden.

Für die Anfertigung des Prototypen wurde jlcpcb.com genutzt (sehr günstig, sehr gute Qualität und schnelle Lieferung (meist 11 bis 14 Tagen nach Bestellung)).

Lizenz

"Simplified BSD License"

DIESE SOFTWARE WIRD VOM URHEBERRECHTSINHABER "OHNE MÄNGELGEWÄHR" BEREITGESTELLT. ALLE AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GEWÄHRLEISTUNGEN, EINSCHLIESSLICH DER STILLSCHWEIGENDEN GEWÄHRLEISTUNG DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK (JEDOCH NICHT DARAUF BESCHRÄNKT), WERDEN AUSGESCHLOSSEN. DER URHEBERRECHTSINHABER IST IN KEINEM FALL UND NACH KEINER HAFTUNGSTHEORIE (SEI ES AUF VERTRAGSBASIS, AUF DER BASIS STRENGER HAFTUNG ODER UNERLAUBTER HANDLUNGEN, EINSCHLIESSLICH FAHRLÄSSIGKEIT) FÜR BELIEBIGE VERURSACHTE DIREKTE, INDIREKTE, ZUFÄLLIGE, BESONDERE, EXEMPLARISCHE SCHÄDEN ODER FOLGESCHÄDEN (EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF BESCHAFFUNG VON ERSATZPRODUKTEN ODER -LEISTUNGEN, NUTZUNGSAUSFALL, DATEN- UND GEWINNVERLUST ODER GESCHÄFTSAUSFALL) HAFTBAR, DIE AUFGRUND DER VERWENDUNG DIESER SOFTWARE ENTSTEHEN KÖNNEN. DIES GILT AUCH, WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE.


THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS “AS IS” AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE REGENTS OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.

Rückmeldung und Kontakt

Die vorgestellten Projekte entstanden im Rahmen mehrerer eigener Test- und Forschungsprojekte. Es handelt sich um die Veröffentlichung meines privaten Archivs bzw. Teilen daraus. Die Arbeiten daran wurden von mir inzwischen abgeschossen und ich beschäftige mich nun andern Themen.

Ich wünsche ausdrücklich keine Rückmeldung und keine Kontaktaufnahme. Auch solche E-Mails wie: "Ich habe gelesen, dass du keine Fragen beantwortest, aber ich möchte dir trotzdem mal mein Problem schildern ..." werde ich nicht beantworten.

Nur in einmem Fall würde ich eine Ausnahme machen: Wenn sich eine kleine oder größere Gruppe (z.B. ein Makerspace) mit diesem Projekt beschäftigen möchte, es eventuell weiterentwickeln wird und für Fragen anderer Nutzer zu diesem Projekt zur Verfügung stehen würde, oder wenn jemand einen Beitrag oder ein Buch zu diesem Thema schreiben möchte.

In diesem speziellen Fall bitte Kontaktaufnahme über: Kontaktaufnahme
