ITP3-Modul - LCD02-PS2-DRIVE

ITP3-Modul für CONOUT, CONIN, DISK

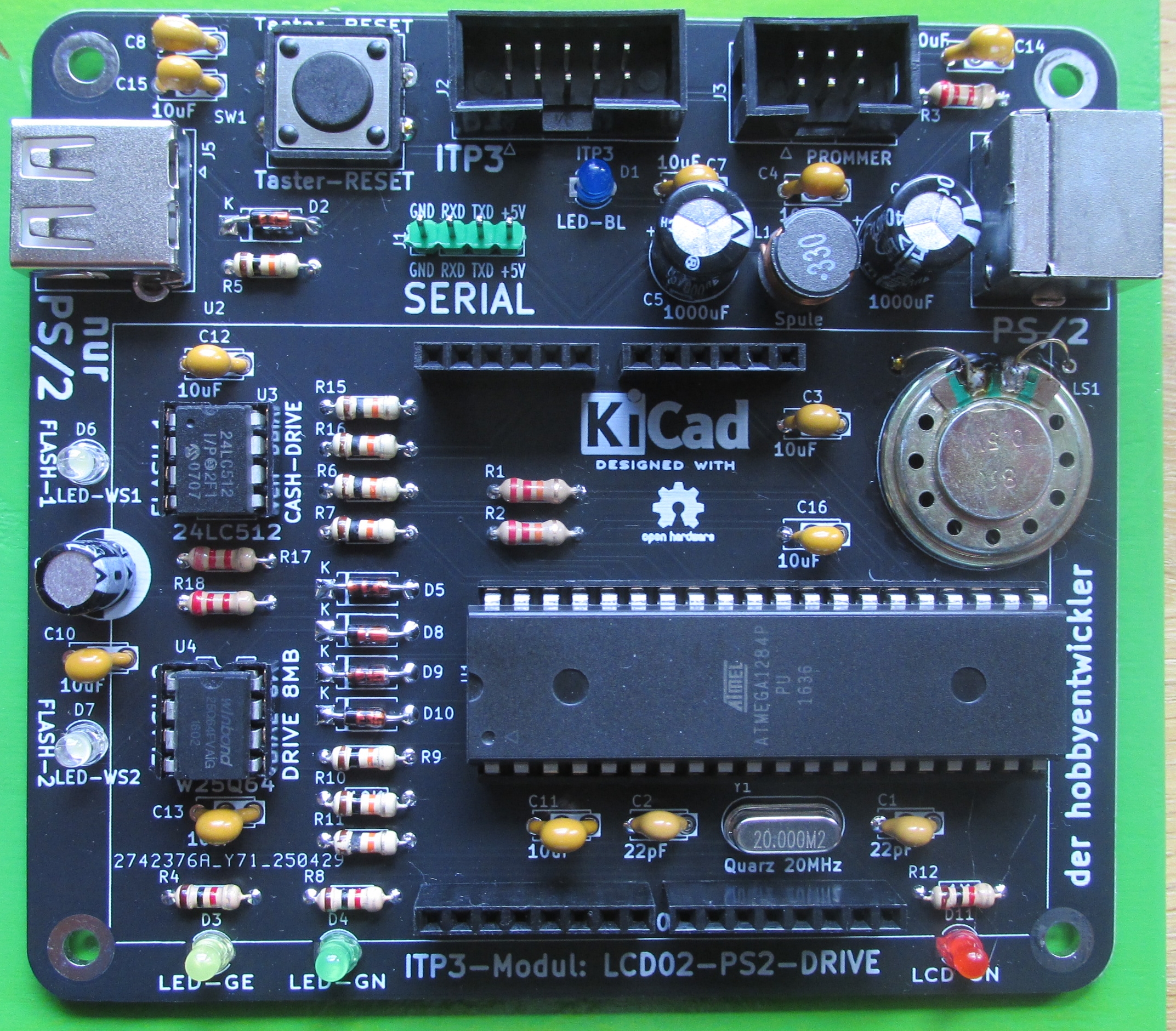

Aufbau des Moduls

Das ITP3-Modul LCD02-PS2-DRIVE vereinigt 3 ITP3-Module auf einem Board:

Kurzbeschreibung

Dieses Modul wurde erst 2025 entwickelt. Es ist eine Zusammenfassung der 3 oben genannten ITP3-Module.

Modul-Teil LCD

Keine wesentlichen Unterschiede zum ITP3-Modul - LCD01, nur der LED-Bargraph-10 wurde weggelassen.

Modul-Teil PS/2

Neu hinzugefügt wurde eine USB-Buchse für eine PS/2-Tastatur.

Wichtiger Hinweis

Die USB-Buchse ist nicht für Tastaturen mit "reiner" USB-Schnittstelle geeignet (eine USB-Tastatur wird beim Anschliessen nicht zerstört, sondern funktioniert nur nicht). Vielmehr sollen hier Tastaturen mit kombiniertem USB/PS-2-Anschluss angeschlossen werden. Es hat sich gezeigt, dass es kaum noch "reine" PS/2-Tastaturen mit einem PS/2-Stecker zu kaufen gibt. Vielmehr haben aktuelle Tastaturen einen kombinierten USB/PS-2-Anschluss. Für den Anschluss und Betrieb an einem PS/2-Gerät wird ein Adapter mitgeliefert.

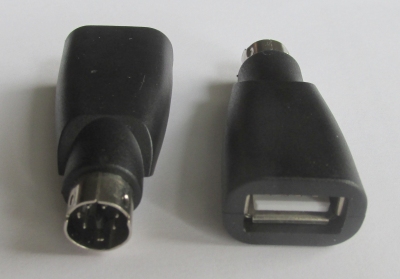

USB zu PS/2 Adapter

Umschalten Tastaturlayout (DE/EN)

Mit dem hier vorgestelltem Modul kann zwischen deutschem und englischem Tastaturlayout umgeschaltet werden.

Die Umschaltung des Tastaturlayouts (DE/EN) erfolgt mit der Taste:

F10

Nach dem Umschalten auf DE-Layout wird DE und 1 mal ein kurzer Ton ausgegeben.

Nach dem Umschalten auf EN-Layout wird EN und 2 mal ein kurzer Ton ausgegeben.

Die Einstellung des Layouts bleiben (im EEPROM) auch nach dem Abschalten des Moduls erhalten.

Modul-Teil CP/M-DRIVE

Keine wesentlichen Unterschiede zum ITP3-Modul - SPIDISK3.

Download des RONPAS-Quelltextes

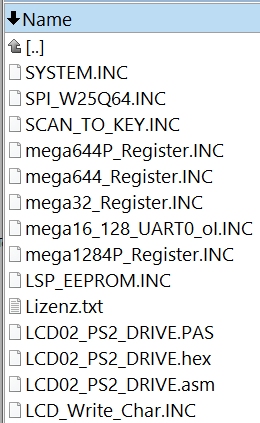

Quelltext

Quelltext ITP3-Modul - LCD02-PS2-DRIVE : RONPAS-ITP3-LCD02-PS2-DRIVE-M1284.ZIP

Firmware

Intel-Hex-Datei ITP3-Modul - LCD02-PS2-DRIVE vom 03.06.2025 (zum Brennen der Firmware für ATMEGA328P): LCD02-PS2-DRIVE.zip

Die Fuses des ATMEGA1284P müssen wie folgt gesetzt werden:

Low Fuses: FF

High Fuses: D9

Installation der Firmware mit RONPAS-Compiler oder BitBurner

RONPAS-Compiler

BitBurner

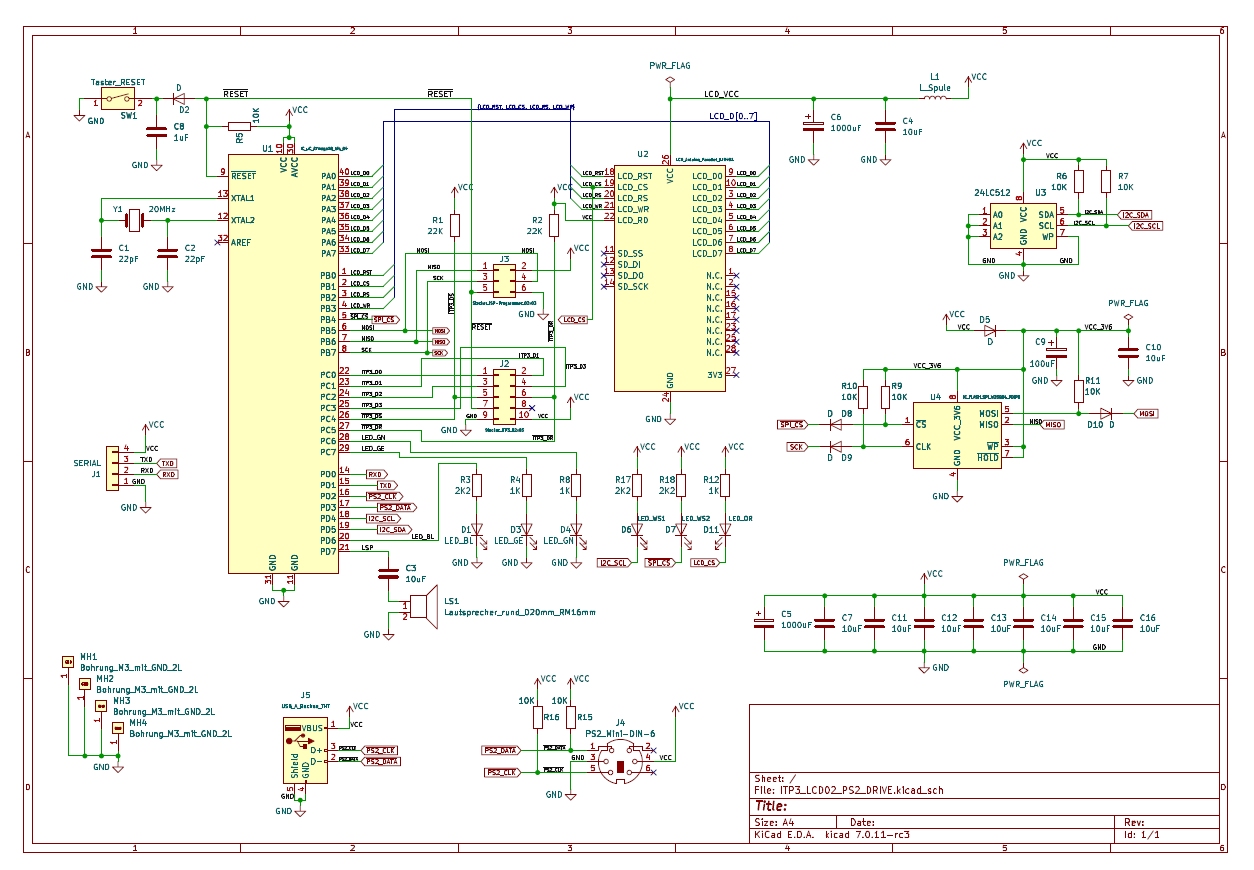

Schaltplan

Schaltplan LCD02-PS2-DRIVE als SVG: ITP3-LCD02-PS2-DRIVE.svg

Schaltplan LCD02-PS2-DRIVE als PDF: ITP3-LCD02-PS2-DRIVE.pdf

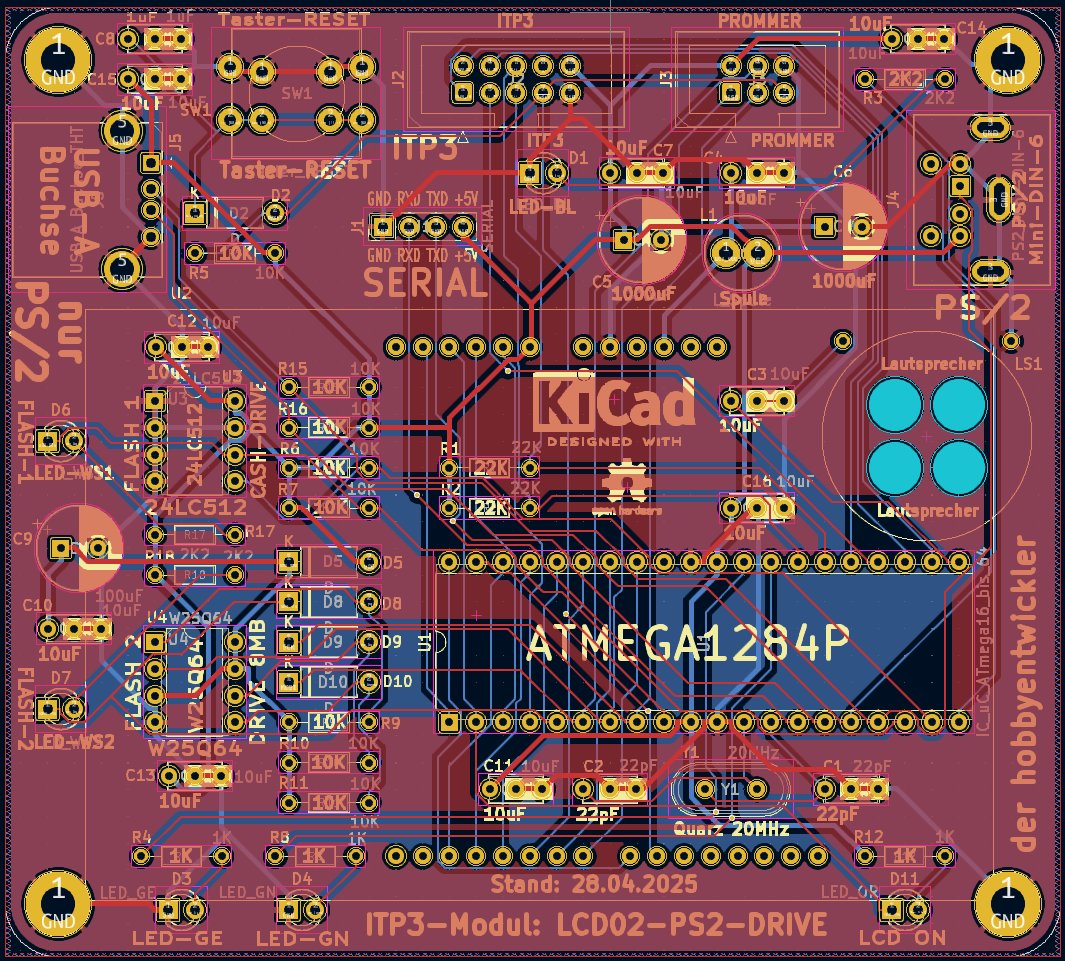

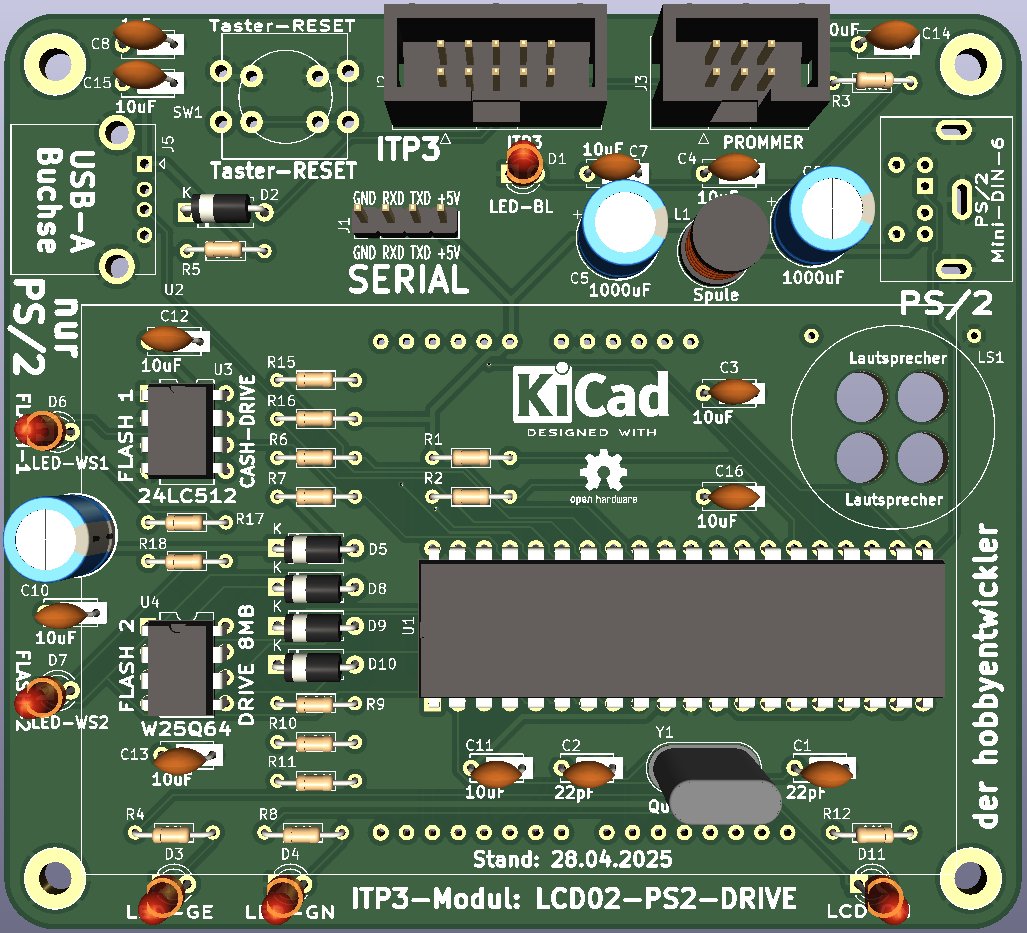

KiCAD-Dateien

Hier sind alle notwendigen KiCAD-Dateien inklusive der projektspezifischen (meist eigene) Symbole und Footprints.

ITP3-LCD02-PS2-DRIVE KiCad-Dateien, Stand 28.04.2025: KiCad7-LCD02-PS2-DRIVE.ZIP

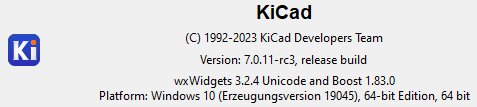

KiCAD-Version

Für die Entwicklung wurde KiCAD Version 7.011 genutzt.

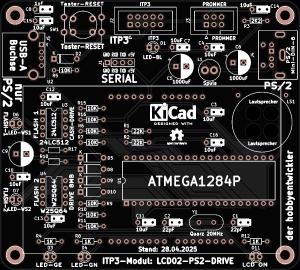

Gerberdateien

Die hier angegebenen Gerberdateien sind die Originaldateien, mit denen der Prototyp angefertigt wurde.

LCD02-PS2-DRIVE Gerber-Dateien, Stand 28.04.2025: gerber-LCD02-PS2-DRIVE.zip

Die Gerberdateien können direkt an einen Leiterplattenfertiger weitergeleitet werden.

Für die Anfertigung des Prototypen wurde jlcpcb.com genutzt (sehr günstig, sehr gute Qualität und schnelle Lieferung (meist 11 bis 14 Tagen nach Bestellung)).

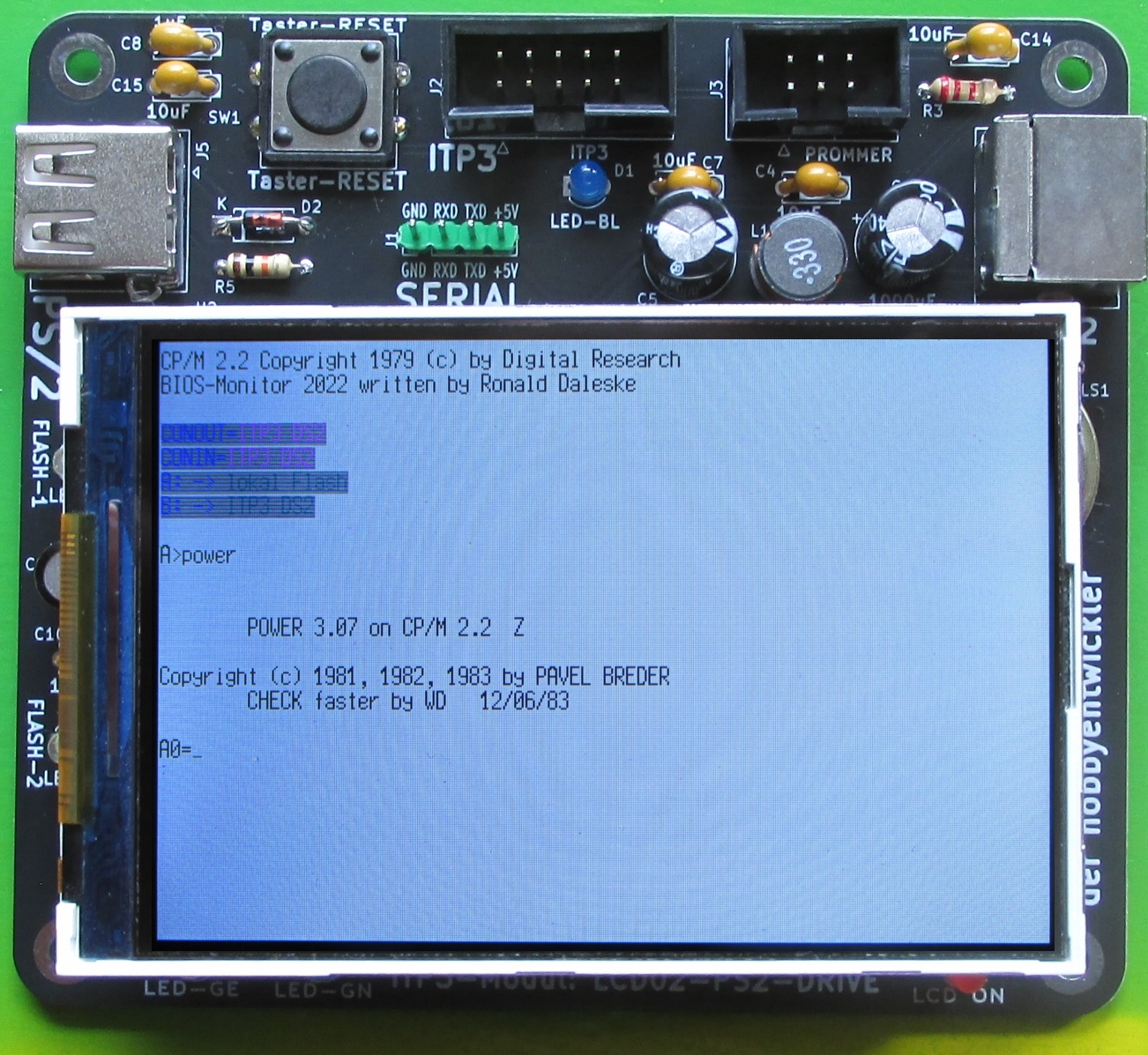

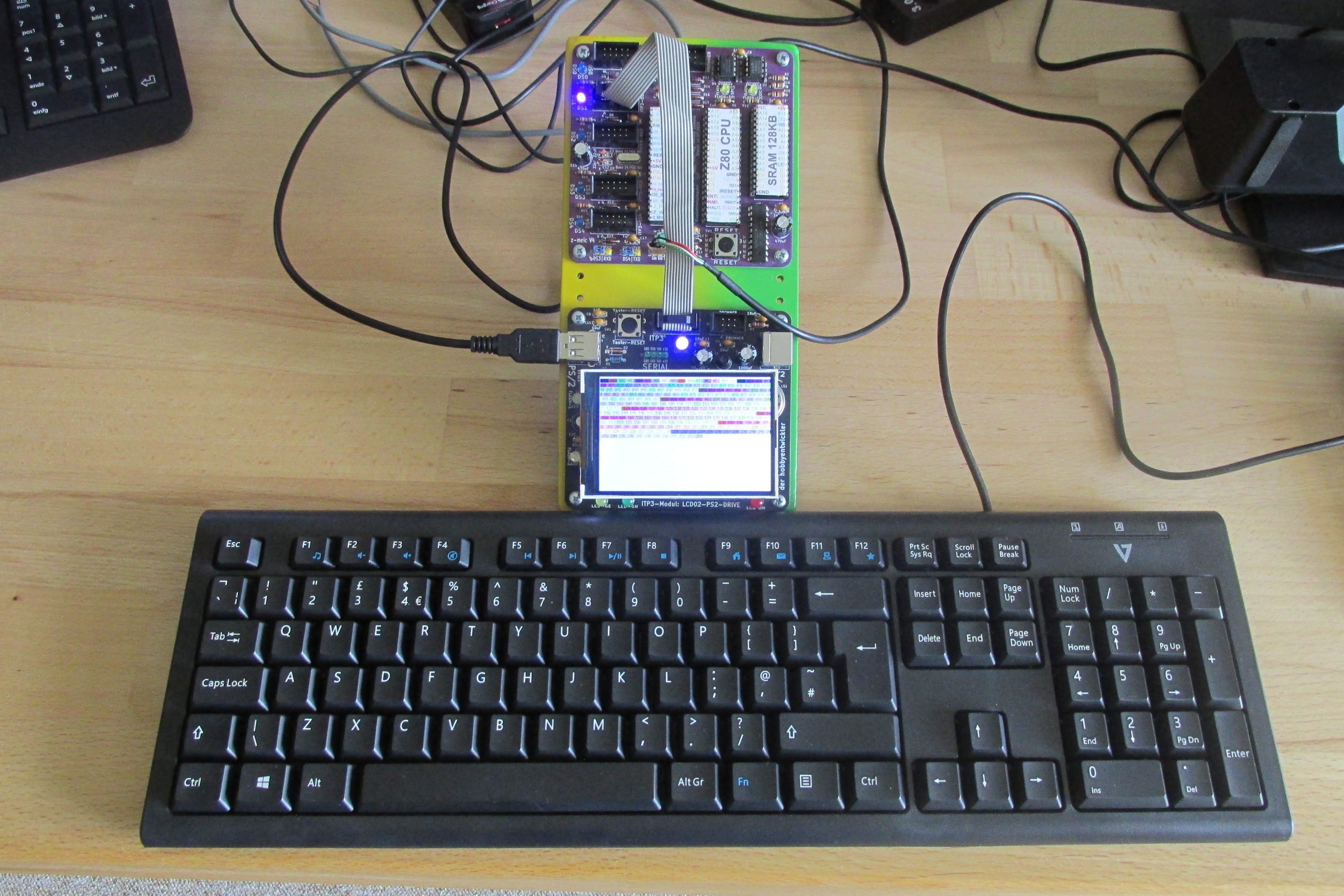

Beispiel 1

In diesem Beispiel wurden folgende Module miteinander verbunden:

z-meic als Server
LCD02-PS2-DRIVE dieses ITP3-Modul

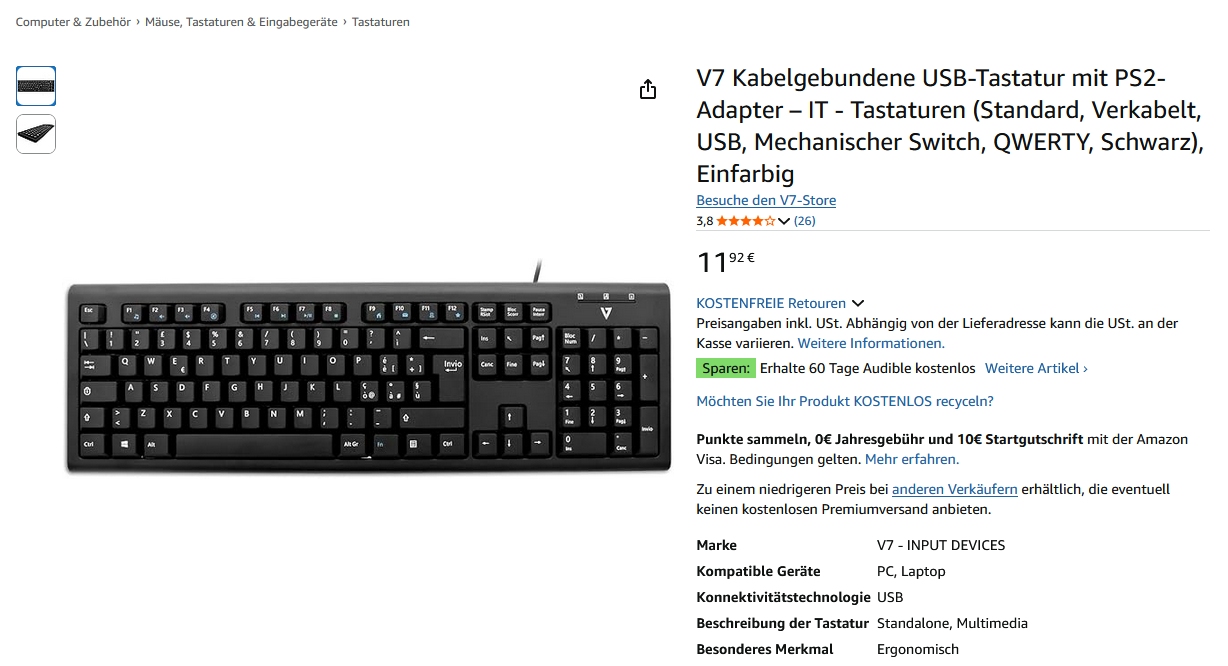

Als Tastatur wird die "V7 Kabelgebundene USB-Tastatur mit PS2-Adapter" mit englischem Tastaturlayout genutzt.

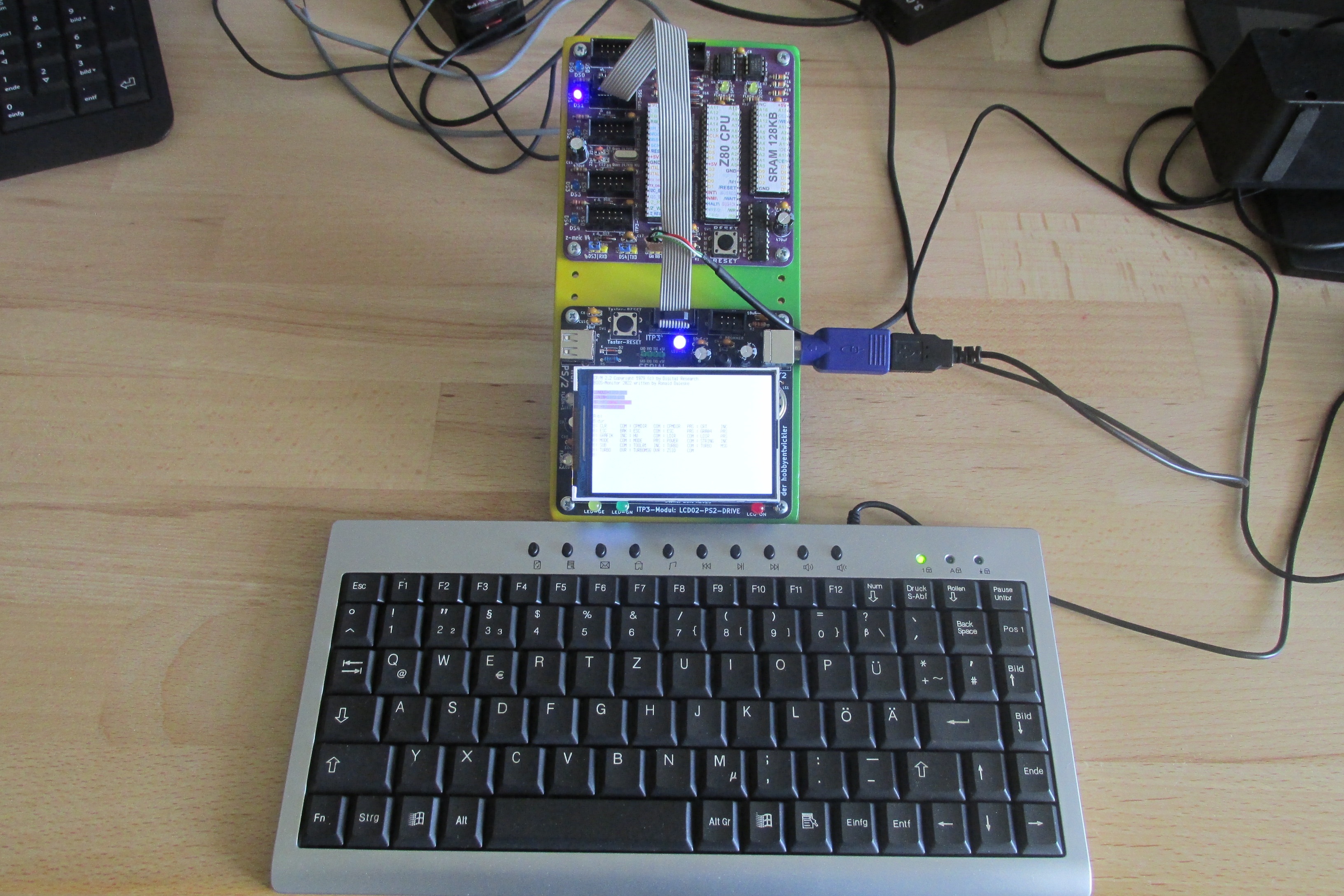

Beispiel 2

In diesem Beispiel wurden folgende Module miteinander verbunden:

z-meic als Server
LCD02-PS2-DRIVE dieses ITP3-Modul

Als Tastatur wird das "Keyboard KL-668" von "Shenzhen Kaile Electronics Co., Ltd" mit deutschem Tastaturlayout genutzt (vor einigen Jahren bei "Conrad Electronic" gekauft).
